剩余電流式電氣火災監控探測器的分類

剩余電流式電氣火災監控探測器有以下分類：

 火災監控探測器

1,、非獨立式探測器

能探測剩余電流，并在該剩余電流達到設定值時輸出一個報警信號（電信號或機械信號）,。它必須與監控設備連用,。 最簡單的非獨立式探測器僅由一個剩余電流互感器、一個微功率繼電器（如干簧管）組成,。較完善的非獨立式探測器具有報警電流設定,、地址編碼等功能，以集中方式供電,。 由于沒有聲光報警,，在現場不易及時發現是哪一路線路發生接地故障，使它的應用受到一定的限制,。

2,、獨立式探測器

能探測剩余電流，并在該剩余電流達到設定值時發出一定強度的聲報警和光報警信號,，并予以保持,，直至手動復位；還應有工作狀態指示燈和自檢功能,。它可以單獨使用上海邦萊,。 較完善的獨立式探測器具有報警電流設定、剩余電流電平顯示（電流數值或設定值百分比）,、報警信號輸出（電信號或機械觸點信號）,、脫扣信號輸出（控制斷路器的脫扣器動作的機械觸點信號）、脫扣輸出延時設定,。 一般來說,，獨立式探測器以現場220Vac方式供電，以便單獨使用,。如果采用集中24V方式供電,，意味著必須要接到監控系統中，除非專門為它配一個降壓整流器,。 為連接到監控系統中,，可以外接一個地址編碼/收發器。許多型號的獨立式探測器已把地址編碼/收發器集成在內,。 獨立式探測器以功能區分,，可以分為：

⑴ 剩余電流探測器 剩余電流探測器遵循GB14287.2-2005標準,，單純以剩余電流探測報警為目標。在工程中使用,，已能符合GB50016-2006《建筑設計防火規范》,、GB50045-94（2005版）《高層民用建筑設計防火規范》、GB13955-2005《剩余電流動作保護裝置的安裝和運行》中關于電氣火災監控的要求

⑵ 擴展型電氣火災監控探測器 擴展型電氣火災監控探測器是在剩余電流探測器的基礎上,，增加了對電流,、電壓的監測，具有過電流,、短路,、過電壓、欠電壓,、缺相,、斷零等電路故障的綜合電氣報警功能，對供用電提供較全面的安全監控,。然而過度地追求多功能,，會淡化電氣火災監控系統的基本任務，降低探測器的可靠性,。例如不恰當?shù)丶尤胗?jì)量功能,、防雷功能等，將可能與國家相關標準相抵觸,。電氣火災監控探測器不應當企圖代替現有成熟的電器附件。

獨立式探測器以結構區分,，可以分為：

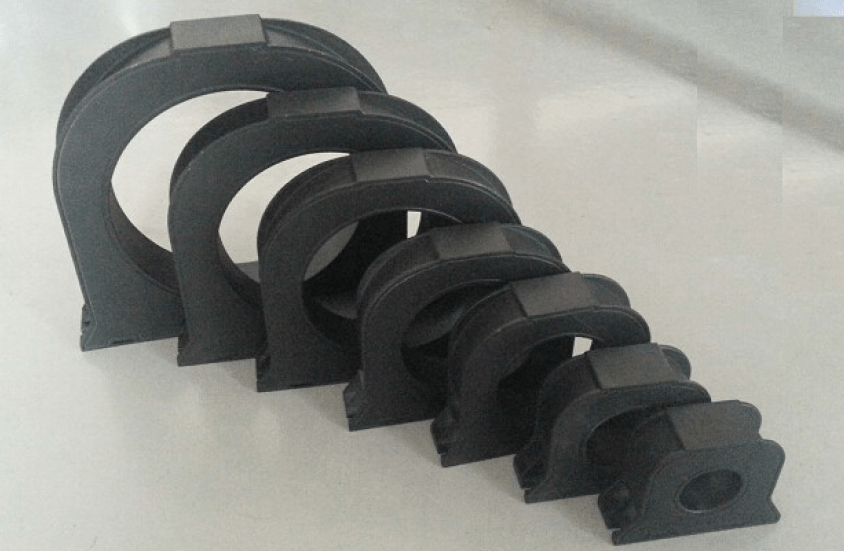

⑴ 外置互感器式探測器 剩余電流互感器與探測器本體分離,，互感器通過一段信號線與探測器連接。 這種方式為安裝提供了很好的靈活性,，只要配用不同窗口尺寸的互感器,，就可以使用在各種電流等級的線路上?；ジ衅髋c探測器本體可以相距數米至數十米,。但這種方式對互感器及信號線的要求較高。 ⑵ 內置斷路器式探測器 把斷路器,、剩余電流互感器集成在探測器內,，類似于RCBO。 這種方式使安裝變得很方便,，只須接進線和出線,。由于廠家整體裝配，用戶無須顧慮周圍電磁環境的干擾,。有些型號還內置了電動操作機構,，具備自動或遙控分閘和合閘的能力,，特別在無人值守的場所，能有效地提高設備運行率,。這種探測器一般都具有不同程度的擴展功能,。由于內部結構較復雜，因而對零部件的可靠性要求較高,。而且內置斷路器的電流容量是固定的,，因此只能運行在最大正常工作電流不大于斷路器額定電流的線路上。

⑶ 多通道式探測器 在一個探測器上可接入2個及以上的剩余電流互感器,，同時監控多個供電回路,。消防電源監控系統,剩余電流式電氣火災監控探測器有的型號把通道做成卡式組件，每個通道有獨立的地址,、設置,、報警和輸出，在相同的探測器機架上可靈活組合成1～10通道探測器,。 這種方式實際上可看作是若干個探測器與區域控制器的組合,，本身就形成了一個簡易監控系統。它特別適用于多個需要監控的回路較為集中的地方,，例如一級配電柜,、小型配電室。一臺10通道探測器就可以對500m2以下的網吧,、餐廳等營業場所的接地故障進行有效監控,，大幅度節省了投資。
