一,、項目背景
隨著我國城市現代化建設的飛速發展，尤其是智慧城市建設步伐的加快,，城市配電系統在不斷更新改造，滿足人們對城市配電系統的更高需求,。箱式變電站作為城市現代化發展的一個產物,，正在被越來越多的客戶接受，成為工廠,、社區,、企事業單位供電系統的一個重要角色。由于其在社會發展中的重要地位,，人們不僅要求箱式配電站系統足夠安全可靠,，同時也要求具有“四遙”（遙測、遙信,、遙調,、遙控）的智能化轉變。因此,，對智能箱式變電站的全面監管是當前社會發展的趨勢,，有利于人們進一步消除箱式變電站火災。
通常箱式變電站起火原因大致可以劃分為兩類,，一類是高壓端進線起火,，另一類是低壓端斷路器起火。因此,，通過遠程手段監測高壓端進線溫度和低壓端斷路器故障是預防箱式變電站起火的主要手段,。
二、建設原則
本系統以最大成都滿足實際應用為基本原則,，在數據采集和傳輸過程中利用物聯網手段,，最大成都降低系統造假。本系統總體上具有穩定性,、可靠性,、先進性、兼容性,、易操作性和易維護性等特征,。
•經濟實用
本平臺屬于城市運營級商用產品，采用云計算和分布式技術,，實現了統一開發,、統一存儲、統一處理、統一維護,，以較低的軟硬件投入獲取高質量的信息化服務,，解決消防工作信息化“用得起、用得好”的問題,。
•方便易用
為了方便各層次操作人員的日常工作,，系統采用了物聯網、云計算,、智能分析等先進工具,，數據的采集、歸類,、分析,、判斷等工作基本不需管理人員參與。
•集中維護
系統將軟件應用與軟件維護分離,，服務器統一托管,，軟件專人維護，可以有效解決消防信息化過程中系統管理維護人才不足的問題,。
•統一賬戶
平臺功能覆蓋箱變監管的各個環節,，并實現了分級式管理模式，各層級管理人員只要一個賬戶即可在電腦或智能終端上登陸平臺完成各種工作,，實現任何時間,、任何地點、任何人員遠程協同辦公,。
•社會參與
平臺設計引進移動互聯網的元素,，方便公眾參與和監督，有利于構筑全社會箱變安全監管“防火墻”以及公眾對安全生產工作的滿意度,。
三,、設計依據
《住宿與生產儲存經營合用場所消防安全技術要求》；
《城市消防遠程監控系統－用戶信息傳輸裝置》 GB26875.1-2011,；
GB 14287.1-2014《電氣火災監控系統 第1部分 電氣火災監控設備》
GB 14287.2-2014《電氣火災監控系統 第2部分 剩余電流式電氣火災監控探測器》
GB 14287.3-2014《電氣火災監控系統 第3部分 探溫式電氣火災監控探測器》
GB 14287.4-2014《電氣火災監控系統 第4部分 故障電弧探測器》
JGJ16-2008 民用建筑電氣設計規范
GB/T50314-2012 智能建筑設計標準
GA/T70—2004中華人民共和國公共安全行業標準
GB50258-96 電氣裝置安裝工程1KV及以下配線工程施工及驗收規范
GB50168-2006電氣裝置安裝工程電纜線路施工及驗收規范
GB50169-2006電氣裝置安裝工程接地裝置施工及驗收規范
JGJ46-2005施工現場臨時用電安全技術規范
GB2887-2001 《電子計算機場地通用規范》
GB50174-2008《電子信息系統機房設計規范》
四,、主要功能
智能箱式變電站監控系統的硬件設備主要有：智慧用電終端管理系統（智慧用電監測模塊、溫度傳感器,、開口式電流傳感器,、剩余電流傳感器）LN6Net 云平臺聯網器、LN6G-Lora 無顯示主機,、LN6G-LoraCT,、C2000-A2串口I/O聯網模塊、LN6C3C可視化WIFI攝像機,。
依據社會的發展需要,，本系統主要具備以下這些功能：
聯網監控: 智能箱變中內涵的智慧用電終端管理系統能夠組網形成獨立的子系統,，24小時監測低壓用電端的溫度、剩余電流,、溫度,、電流、電壓等重要參數,，并時時同手機\PC\平板等終端設備互聯,。
集中顯示：通過設置在中控室的監控管理系統，對所有各監測點的狀態以圖標的形式呈現出來,，明了易讀,。（根據項目的需求，集中顯示可選配）,；
報警故障管理：對各監測點的異常狀態（如六氟化硫氣體壓力高、壓力低報警,，溫濕度超標等）實時報警,，提醒人工介入，及時排除故障隱患,；
遠程控制：各監測點現場控制裝置（變壓器溫控器風機的啟/停）,、智慧用電管理終端的參數設置可以在中控室的智能監控管理系統上輕松完成。

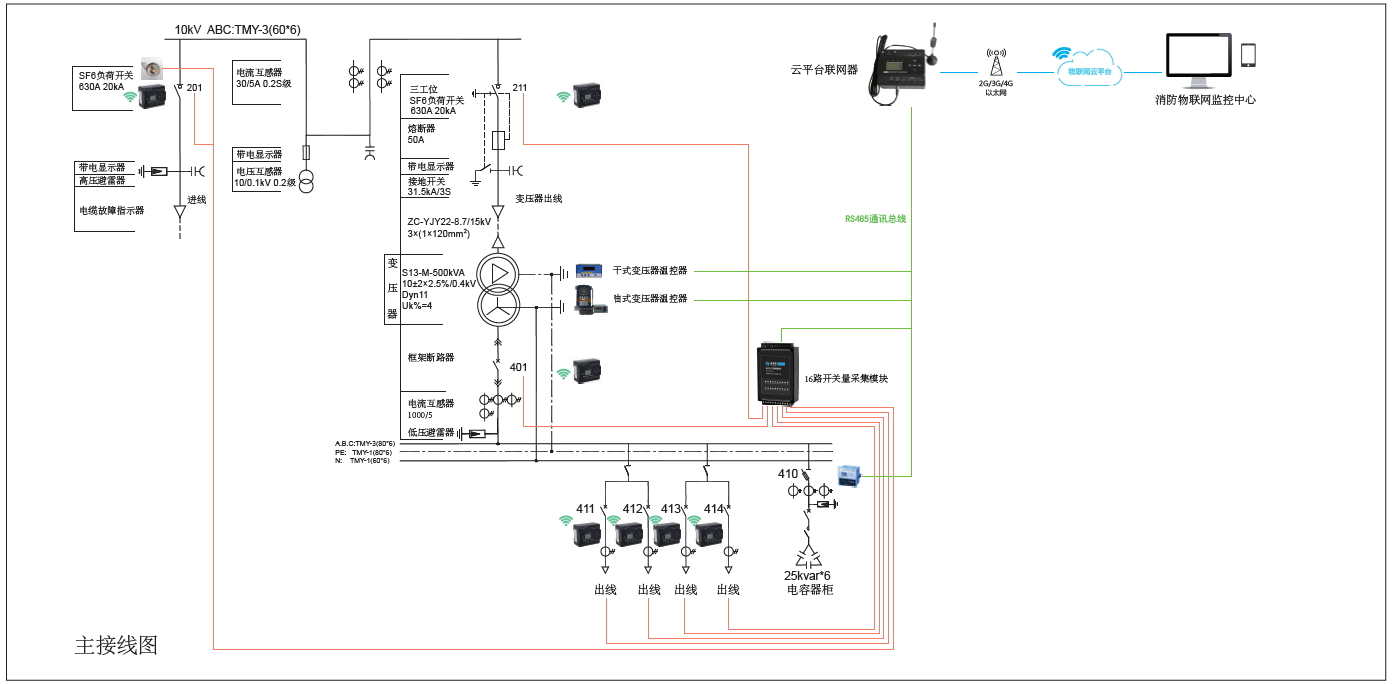

圖1是系統的拓?fù)浣Y(jié)構,。
圖1 智能箱變監控拓?fù)浣Y(jié)構圖
五,、硬件技術參數
（一）智慧用電監控系統
智慧用電監控系統是智能箱變監控低壓端監控的關鍵構成部分，能夠?qū)Φ蛪憾说穆╇?、溫度?/font>電壓,、電流、視在功率,、頻率,、功率因數、電量,、故障電弧量,、三相電壓、電流平衡度,、三相電壓,、電流相位角、信號強度,、傳感器的短路,、斷路及電流互感器穿線方向的自檢測。智慧用電監控模塊上攜帶的NB-IOT物聯網監控模塊能夠?qū)崿F(xiàn)遠程無線數據傳輸,，同時還具備聲光報警功能,。該監測模塊的性能指標如表1所示,。
表1 智慧用電監控系統主要技術指標
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

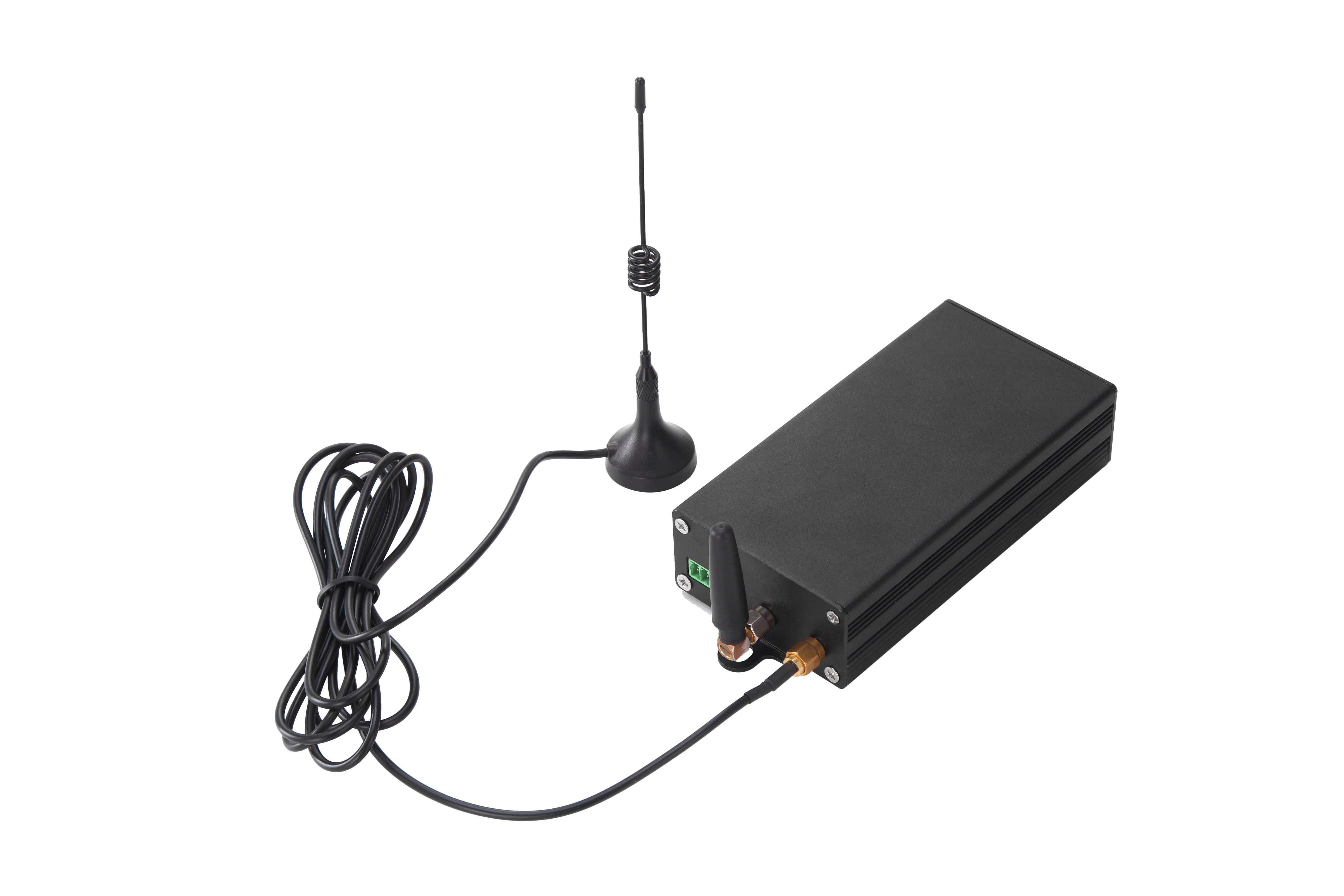

（二）LN6net云平臺聯網器
LN6net云平臺聯網器采用中國移動的GPRS模式把數據采集，上傳到云平臺,，通過云平臺監控設備（變壓器溫控器,、無功補償控制器、C2000-A2串口I/O聯網模塊等智能）,，提供CAN總線,、RS485總線、232總線,，多種協議,。可專門針對其它的系統產品,、模塊產品上傳數據到度朗格迪云平臺,。
●通過移動網絡上傳到樂鳥云平臺；
●一路CAN 接收終端系統數據接口,；
●一路 RS485 接收終端系統數據接口,；
●一路232 接收終端系統數據接口；
●一路二總線接口,。
（三）LN6G-Lora 無顯示主機及LN6G-LoraCT

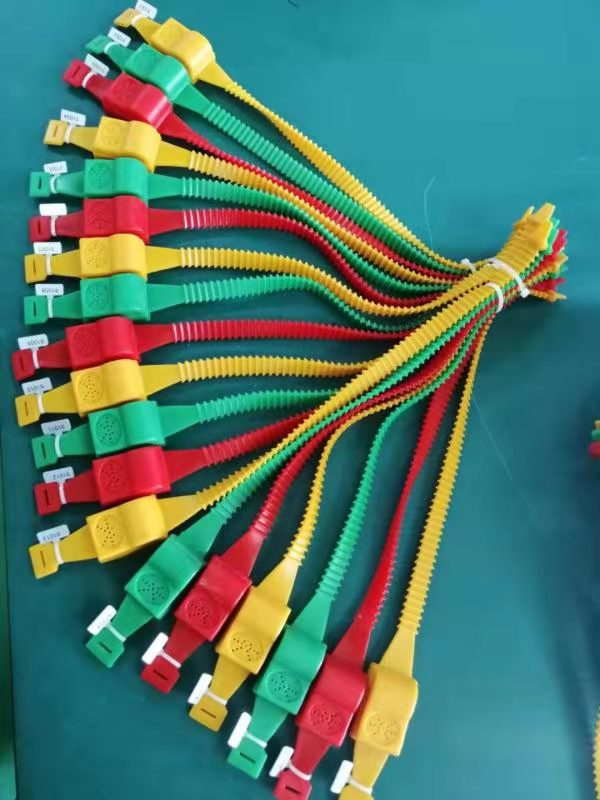

LN6G-LoraCT采用捆綁式方法直接采集10kV高壓電纜的溫度,，負責高壓進線的火災預防。LN6G-LoraCT上具有微型無線信號發射器,，能夠發射至Lora接受模塊上,，再通過485方式進行新的通訊。
LN6G-LoraCT傳感器具有如下特點：
實時性：溫度采集時間間隔可以自行設定,，最低單位1s,，并且保證數據記錄、分析及時準確,，為設備檢修,，生產調度等提供可靠依據。
低功耗：傳感器采用高效電池,，再正常條件下可以使用3年以上,，自取點方式能耗低，安裝后可持續運行,，不受電池壽命影響,。
精度高：測量精度±2℃
系統性：可與電力系統綜合自動化系統融合一體，擴充現有系統功能,，實現數據共享,，便捷管理。
安全性：等電位,、單點,、絕緣安裝,，沒有任何連接導線，方便安裝維護,。
低成本高效益：使用該系統后,，可以節約購置測溫儀，節約人員,，提高效率,。
通過無線Lora上傳云聯網器LN6Net。
（四）串口I/O聯網模塊
LN-C2000-A2-SDXA000-AX1 是數字量串口采集模塊,，其具備良好的擴展性,，可靈活地通過自帶的RS485總線級聯樂鳥系列串口I/O 聯網設備，以實現各種數字量,、模擬量的組合,、擴展采集的功能。本產品采用標準Modbus RTU 通訊協議,，適合各類工業監控的現場應用,。
→16 路數字量輸入，可采集低速脈沖并計數,；
→采用Modbus RTU 通訊協議,；
→RS485 級聯接口可級聯康耐德同系列串口I/O 聯網設備,；
→電源具有良好的過流,、過壓、防反接,、防錯接保護功能,；
→豐富的指示燈，全面查看狀態,，及時排查故障,；
→安裝便捷，支持導軌安裝及表面安裝,；
→低功耗設計,，無需散熱裝置；
→支持寬溫環境應用（-40~85 ℃）,；
（五）LNC3C可視化WIFI攝像機
網絡攝像頭是融攝像,、視頻編碼、Web服務于一體的高級攝像設備,，內嵌了TCP/IP協議棧,，可直接連接到平臺網絡。
有效像素：100萬
背光補償：支持
信道帶寬：支持20/40MHz
頻率范圍：2.4GHz-2.4835 GHz
通用功能：防閃爍,、雙碼流,、心跳,、鏡像、密碼保護,、水印
接口協議：私有協議
紅外照射距離：5米
智能報警：移動偵測

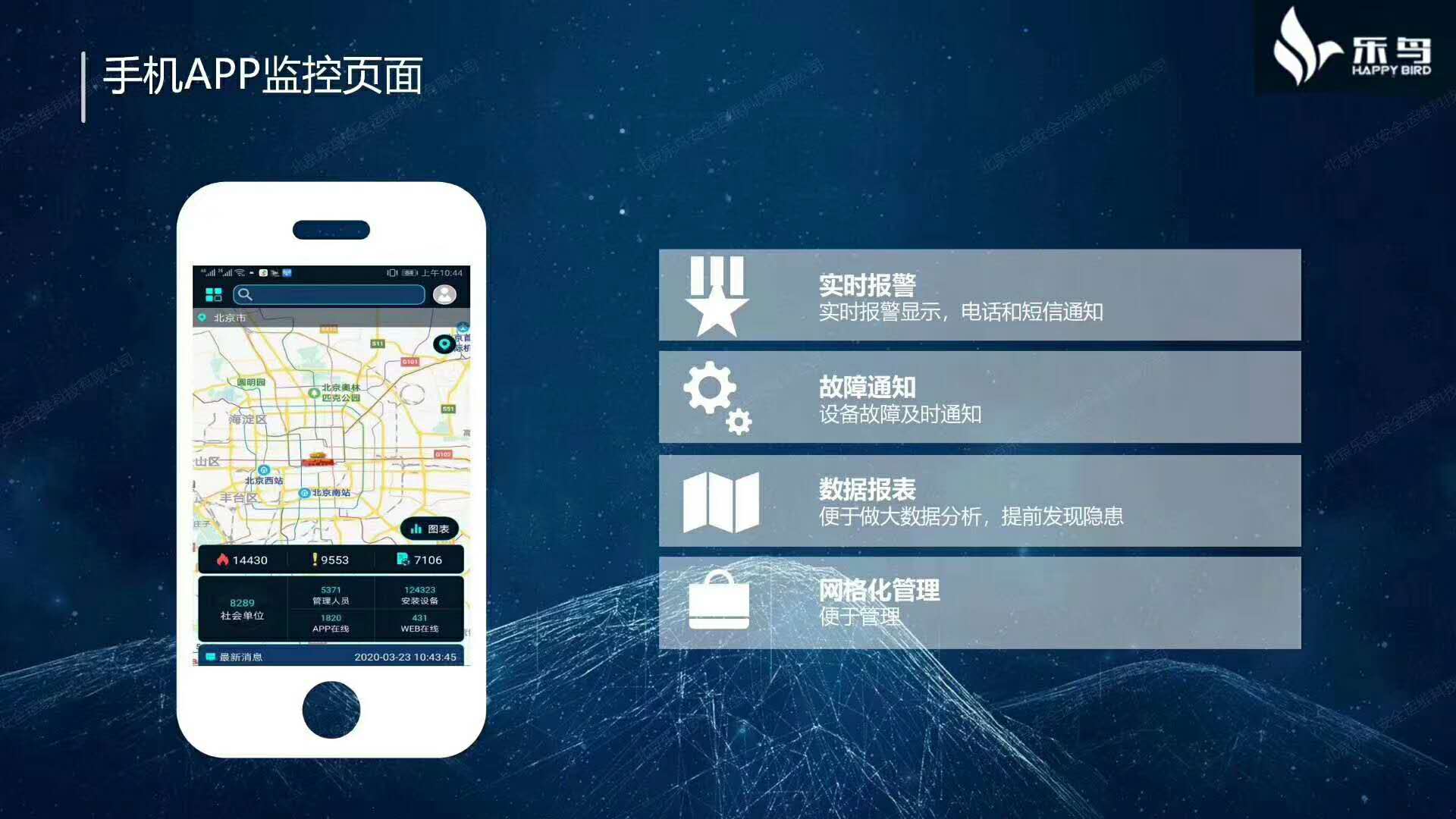

手機app開發，具體功能如表2所示：
表2 手機App開發功能
|
序號 |
功能指標 |
|
1 |
登錄系統：用戶必須登錄系統后才能訪問系統的功能 |
|
2 |
登出系統：登錄系統后,，用戶再次訪問系統時須重新登錄 |
|
3 |
角色管理 ：系統角色分為管理人員和維保人員 |
|
4 |
權限管理 |
|
4.1 |
分配用戶角色 ：新增用戶后,，必須為此用戶分配相應的角色 |
|
4.2 |
分配角色權限：必須給角色分配資源權限，擁有此角色的用戶才能訪問相關的資源 |
|
5 |
實時數據監測 |
|
5.1 |
實時顯示各節點,，溫度與濕度數據（全電量參數等） |
|
6 |
整體態勢：管理人員可實時查看箱變監控系統的統計數據 |
|
7 |
設備異常管理：管理設備異常信息 |
|
7.1 |
異常接單處置 ：維保人員對未處置異常進行接單處置,，修改處置狀態 |
|
7.2 |
異常信息查看：維保人員和管理人員都可查看設備異常詳細信息列表 |
|
8 |
設施巡查：維保人員可掃二維碼進行設備巡查 |
