隨著我國城市現代化建設的飛速發展,，尤其是智慧城市建設步伐的加快，城市配電系統在不斷更新改造,，滿足人們對城市配電系統的更高需求,。箱式變電站作為城市現代化發展的一個產物，正在被越來越多的客戶接受,，成為工廠,、社區、企事業單位供電系統的一個重要角色,。由于其在社會發展中的重要地位,，人們不僅要求箱式配電站系統足夠安全可靠，同時也要求具有“四遙”（遙測,、遙信,、遙調、遙控）的智能化轉變,。因此,，對智能箱式變電站的全面監管是當前社會發展的趨勢，有利于人們進一步消除箱式變電站火災,。
通常箱式變電站起火原因大致可以劃分為兩類,，一類是高壓端進線起火，另一類是低壓端斷路器起火,。因此,，通過遠程手段監測高壓端進線溫度和低壓端斷路器故障是預防箱式變電站起火的主要手段。
二,、建設原則
本系統以最大成都滿足實際應用為基本原則,，在數據采集和傳輸過程中利用物聯網手段，最大成都降低系統造假,。本系統總體上具有穩定性,、可靠性,、先進性、兼容性,、易操作性和易維護性等特征。
•經濟實用
本平臺屬于城市運營級商用產品,，采用云計算和分布式技術,，實現了統一開發、統一存儲,、統一處理,、統一維護，以較低的軟硬件投入獲取高質量的信息化服務,，解決消防工作信息化“用得起,、用得好”的問題。
•方便易用
為了方便各層次操作人員的日常工作,，系統采用了物聯網,、云計算、智能分析等先進工具,，數據的采集,、歸類、分析,、判斷等工作基本不需管理人員參與,。
•集中維護
系統將軟件應用與軟件維護分離，服務器統一托管,，軟件專人維護,，可以有效解決消防信息化過程中系統管理維護人才不足的問題。
•統一賬戶
平臺功能覆蓋箱變監管的各個環節,，并實現了分級式管理模式,，各層級管理人員只要一個賬戶即可在電腦或智能終端上登陸平臺完成各種工作，實現任何時間,、任何地點,、任何人員遠程協同辦公。
•社會參與
平臺設計引進移動互聯網的元素,，方便公眾參與和監督,，有利于構筑全社會箱變安全監管“防火墻”以及公眾對安全生產工作的滿意度。
三,、設計依據
《住宿與生產儲存經營合用場所消防安全技術要求》,；
《城市消防遠程監控系統－用戶信息傳輸裝置》 GB26875.1-2011；
GB 14287.1-2014《電氣火災監控系統 第1部分 電氣火災監控設備》
GB 14287.2-2014《電氣火災監控系統 第2部分 剩余電流式電氣火災監控探測器》
GB 14287.3-2014《電氣火災監控系統 第3部分 探溫式電氣火災監控探測器》
GB 14287.4-2014《電氣火災監控系統 第4部分 故障電弧探測器》
JGJ16-2008 民用建筑電氣設計規范
GB/T50314-2012 智能建筑設計標準
GA/T70—2004中華人民共和國公共安全行業標準
GB50258-96 電氣裝置安裝工程1KV及以下配線工程施工及驗收規范
GB50168-2006電氣裝置安裝工程電纜線路施工及驗收規范
GB50169-2006電氣裝置安裝工程接地裝置施工及驗收規范
JGJ46-2005施工現場臨時用電安全技術規范
GB2887-2001 《電子計算機場地通用規范》
GB50174-2008《電子信息系統機房設計規范》
四,、主要功能

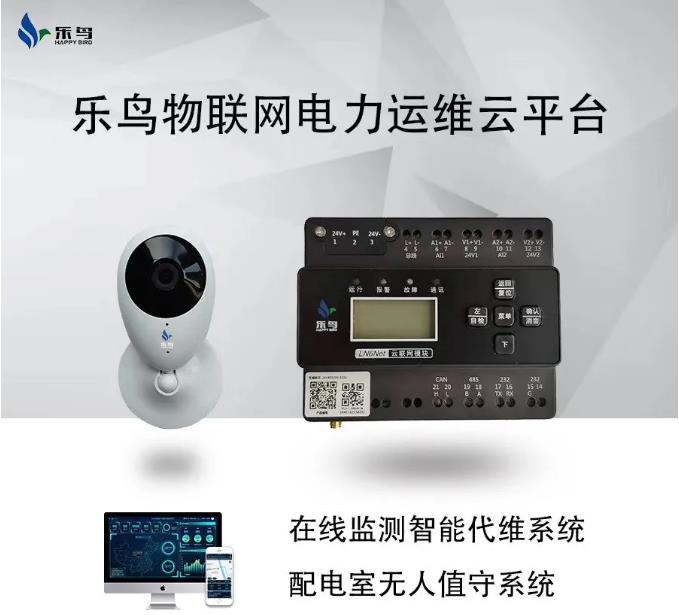

智能箱式變電站監控系統的硬件設備主要有：智慧用電終端管理系統（智慧用電監測模塊,、溫度傳感器,、開口式電流傳感器、剩余電流傳感器）LN6Net 云平臺聯網器,、LN6G-Lora 無顯示主機,、LN6G-LoraCT、C2000-A2串口I/O聯網模塊,、LN6C3C可視化WIFI攝像機,。
依據社會的發展需要，本系統主要具備以下這些功能：
聯網監控: 智能箱變中內涵的智慧用電終端管理系統能夠組網形成獨立的子系統,，24小時監測低壓用電端的溫度,、剩余電流、溫度,、電流,、電壓等重要參數，并時時同手機\PC\平板等終端設備互聯,。

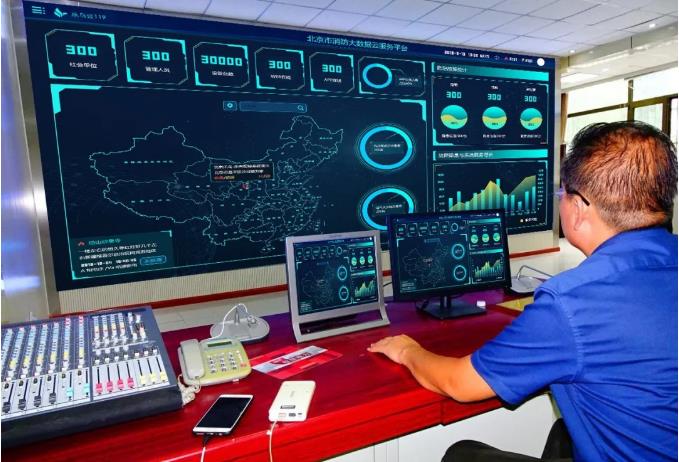

集中顯示：通過設置在中控室的監控管理系統,，對所有各監測點的狀態以圖標的形式呈現出來，明了易讀,。（根據項目的需求,，集中顯示可選配）；
報警故障管理：對各監測點的異常狀態（如六氟化硫氣體壓力高,、壓力低報警,，溫濕度超標等）實時報警，提醒人工介入,，及時排除故障隱患,；
遠程控制：各監測點現場控制裝置（變壓器溫控器風機的啟/停）、智慧用電管理終端的參數設置可以在中控室的智能監控管理系統上輕松完成,。
五,、平臺主要功能
系統總覽從平臺概況、運行狀態,、用能分析,、當日事件等維度展示數據，使用戶從全局上輕松掌握各站所及監測點的情況,，及時采取相應應對措施,。地圖導航結合電子地圖顯示變電所的分布情況，并匯總變電所數量,、累計裝機容量,、累計運行容量等信息，提供查看對應變電所詳細信息的入口,。
變電所概況顯示所關注變電所的基本信息（電壓等級,、變壓器臺數,、裝機容量、運行容量）,、運行狀態（功率,、環境溫濕度等）、事件信息（遙信事件,、遙測事件）,、當日用能情況（逐時用能趨勢、環比用能情況）,。電力參數查詢快捷查詢智能儀表具體運行電氣參數（電流、電壓,、功率,、頻率、諧波等）,，并以曲線,、棒圖、餅圖和表格等形式顯示,，方便數據以EXCEL格式導出,。
用能報表根據客戶需要統計對應負荷的用能數據，支持按小時,、天,、月等時間間隔統計，并展開同比,、環比,、占比分析，支持相關數據以EXCEL格式導出,。
運行環境顯示某個變電所的儀表通訊狀態,、環境信息（溫度、濕度,、水浸,、煙霧等）、視頻信息等,。
事件及報警信息當系統監測到遙測越限,、遙信變位、保護跳閘事件時,，主動以聲音,、短信的形式告知用戶，并形成記錄,，供今后查詢統計,。
變電所巡檢提供巡檢計劃編制,，經審核后生成巡檢任務推送到巡檢人員的手機上，巡檢人員執行巡檢任務并登記巡檢內容,；平臺可提供數據,，供運維參考，為巡檢提供便利,。
