智能斷路器發展

隨著電力系統越來越高的可靠性及自動化要求，無論是發電、輸電、配電還是用電，都提出了監測、控制、保護等方面的自動化和智能化的要求。斷路器作為電力系統中最重要的控制元件，它的自動化和智能化是電器設備智能化的基礎。斷路器的智能化不是通常所想的，使用計算機就達到了智能化。它必須盡可能地應用電弧自身的能量，實現運行狀態的自診斷，操動機構的可控操動，并且配置最新傳感器技術，微電子技術和信息傳輸技術，智能化的概念才比較完整。

斷路器是電力系統中應用最廣泛、最重要的開關電器設備之一，它在供電和配電系統中可以用來分配電能和保護線路和電源設備免受過載、欠壓、短路、單相接地等故障的危害。然而傳統的低壓斷路器采用的是電磁式或電子式的控制器，功能單一，只能控制斷路器跳鬧，時限曲線非常簡單。

隨著現場總線技術發展，自動化系統由集中控制轉變?yōu)榉稚⒖刂啤Ｅc之相配套的斷路器逐漸具有了智能化、模塊化、可通信化的特點。通過基于現場總線的開放式的通訊接口，智能斷路器實現了保護多樣性、監測、試驗、自診斷、顯示等功能，滿足了聯網集中監控和自動化控制的要求。

智慧用電的政策法規

為貫徹落實黨中央、國務院《關于加快推進生態文明建設的意見》和國家“十三五”規劃《綱要》《“十三五”節能減排綜合工作方案》《計量發展規劃（2013-2020年）》《能源生產和消費革命戰略（2016-2030）》等有關工作要求，加快建設重點用能單位能耗在線監測系統，健全能源計量體系，加強能源消費總量和強度“雙控”形勢分析和預測預警，推動完成“雙控”目標任務，在前期試點工作的基礎上，國家發展改革委、質檢總局共同制定了《重點用能單位能耗在線監測系統推廣建設工作方案》。

公寓是重點用能單位，其中用電管理中心是指采用自動化、信息化技術和集中管理模式，對公寓的用電系統管理、輸配和消耗環節實施集中扁平化的動態監控和數字化管理，改進和優化用電平衡，實現系統性節電降耗的管控一體化系統。它的建設，不僅是重點用能單位實施精細化節能管理、提升能電使用效率的必然要求，也是用用戶把握能源消費趨勢、加強能耗預測預警、科學制定產業政策的內在要求，是實現低碳發展的必要手段。

公寓是商業地產投資中最為廣泛的一種地產形式。公寓式住宅最早是舶來品，相對于獨院獨戶的別墅，更為經濟實用。早期大城市的公寓式住宅都是高層大樓，每一層內有若干單戶獨用的套房，包括臥室、起居室、客廳、浴室、廁所、廚房等等，主要供當時中等收入的高級職員、政府公務員居住；還有一部分附設于旅館酒店之內，供一些常常往來的中外客商及其家眷短期租用。

針對公寓設計一套智慧用電安全監管與電能管理系統，實現用戶用電的智慧化管理，為保證每戶用電的獨立性和安全性，把傳統空開替換為樂鳥智慧斷路器斷的改造方案。目前,公共區域用電均存在用電管理粗放、安全隱患頻繁能源浪費較多等問題。遠程智能電源監測管理系統從智慧化管理、安全用電、節能用電三大主題作為切入抓手,充分利用智慧化、信息化的技術手段與科學化的管理相結合,綜合治理規范用電、安全用電,向科技要管理、要安全,確保人身、財產不受安全隱患威脅,有效地解決當前存在的問題,盡最大可能杜絕火災事故的發生。

傳統公寓用電管理現狀分析

使用問題：缺乏完善的系統數據平臺及對比分析工具，無法掌握用電消耗的數量與構成、分布與流向；

效率不高：沒有一套對用電衡量和管理的工具平臺 ，不了解用電利用損失情況、設備效率、能源利用率、綜合能耗等，信息化水平和工作效率低；

無節能依據：無大數據分析做基礎，無法實施技術改造:實施有針對性的技術改造和設備更新；

運營成本高：依靠人工抄表，管理粗放,隨意增加負載,用電不規范，負載不均衡；

安全隱患：無專業人員、專業設備對線路安全隱患進行定期巡視檢測、無對各個回路用電情況作監測無法對電氣火災做到提前預警；

運維難：房間數量多，位置分散，距離遠、設備型號多、專業人員少、運維壓力大，一旦出現電力故障不能及時處理，沒有故障定位功能，出現故障后，維修難度大；

租戶體驗度不高：智能化設備低；

用電需求分析

在用電管理系統精細化方面，有很大的提升空間，具體分為如下幾個方面。

建立用電管理中心

清晰掌握住戶的用電指標數據及與同行業對標的情況，不斷設置智慧用電管理提升目標，改進用電管理工作，提升用戶管理工作效率。

大大提高住戶科技智能體驗度，配合APP可清晰掌握每個租戶每個用電回路情況。

節能管理

對公寓內的公共區域照明、空調等動力設備實施的節能技改的收益無法實施監測及量化展示，下達的用電指標無法有效監管，智慧用電管理考核制度難以實施。通過樂鳥云智慧消防云平臺實時用電數據和歷史用電基準做對比分析，量化用電變化數據，提供可視化的信息圖表，衡量用電或節能績效。

電能監測

對各個用電回路設備實時在線監測電流、電壓、功率、電量等運行電參數，有效保障設備的正常運行。通過樂鳥自行主開發的智能微斷，可在云平臺上實現對用電的實時監測分析，若發生故障第一時間發出報警，為用戶解決智慧用電管理提供方案。

安全智能保障

針對各個用電回路進行實時監測、故障預警、故障報警、斷電保護等電氣安全保障，把事后處理轉向事前防范，杜絕因安全隱患引起的事故發生。

1. 短路、漏電、過流、過載、打火、過壓、欠壓等保護功能；
2. 漏保功能自檢、功率限定、電量計算；
3. 在線檢測、手機遠控遙控、遙控功能限定；
4. 真正手自一體控制；
5. 定時開關、故障報警、安全記錄。

安裝智能斷路器的必要性

近些年來，我國居民家庭用電有了長足發展，居民生活用電占總用電的比例逐年增加，但是與聯合國統計的世界多個國家和地區的居民生活用電水平相比，仍然是比較低的，2005 年我國人均用電量僅占全社會用電的 14.5%1、2左右，和加拿大、美國、法國、日本等發達國家相比，明顯還具有很大的差距，說明我國的居民用電水平還是具有比較大的增長空間的，到那時候，我們居民家庭的耗電量會顯得更加龐大，這就需要我們現在樹立節能節電意識，這就需要我們以更加嚴肅的態度對待節能節電這一話題。

本項目安裝智能斷路器，實現用戶用電的智慧化管理，為保證每戶用電的獨立性和安全性，把傳統空開替換為智能斷路器的改造方案。遠程智能電源監測管理系統從智慧化管理、安全用電、節能用電三大主題作為切入抓手,充分利用智慧化、信息化的技術手段與科學化的管理相結合,綜合治理規范用電、安全用電,向科技要管理、要安全,確保人身、財產不受安全隱患威脅,有效地解決當前存在的問題,盡最大可能杜絕火災事故的發生。

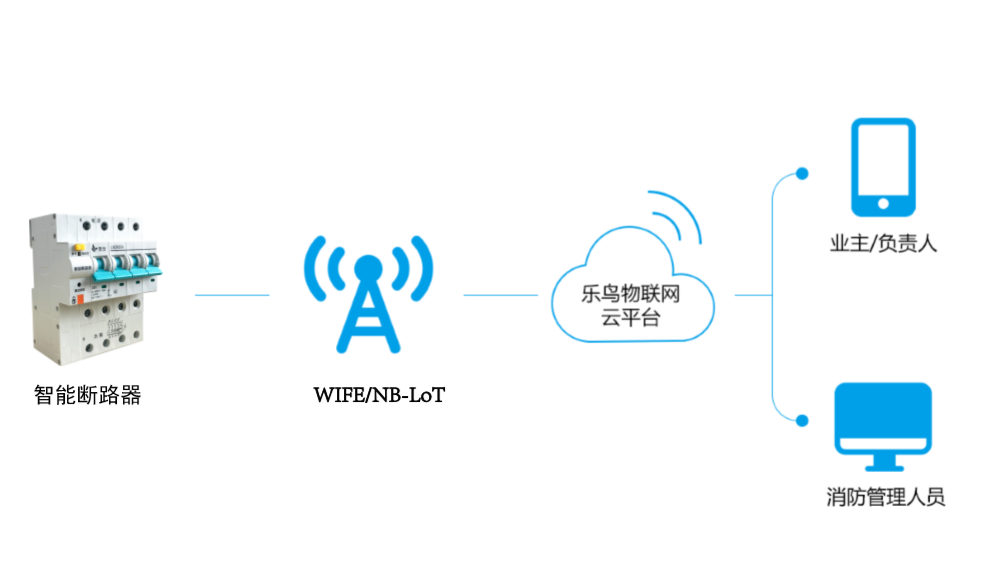

智能斷路器系統介紹

實時監測與處理漏電、短路、過流、過載、打火、過壓、欠壓、雷擊浪涌、過溫等電氣故障，并實時將報警與負載信息通過互聯網提供到系統平臺，便于用電管理人員第一時間、全面掌握公寓的用電異常報警，最大限度預防電氣火災，避免人員觸電傷亡。

系統還允許遠程操控、定時開關和漏保自檢，可以在通過電腦平臺或手機平臺，遠程打開或關閉開關設備；而且能分組控制；還可以令開關在指定時間打開或關閉；或令漏保開關在每月指定時間自動檢測漏保性能。本方案施工簡單方便快捷，只需要對原空開進行簡單的替換安裝，施工難度小，對環境影響較小。

明晰數據，讓用電有據可依

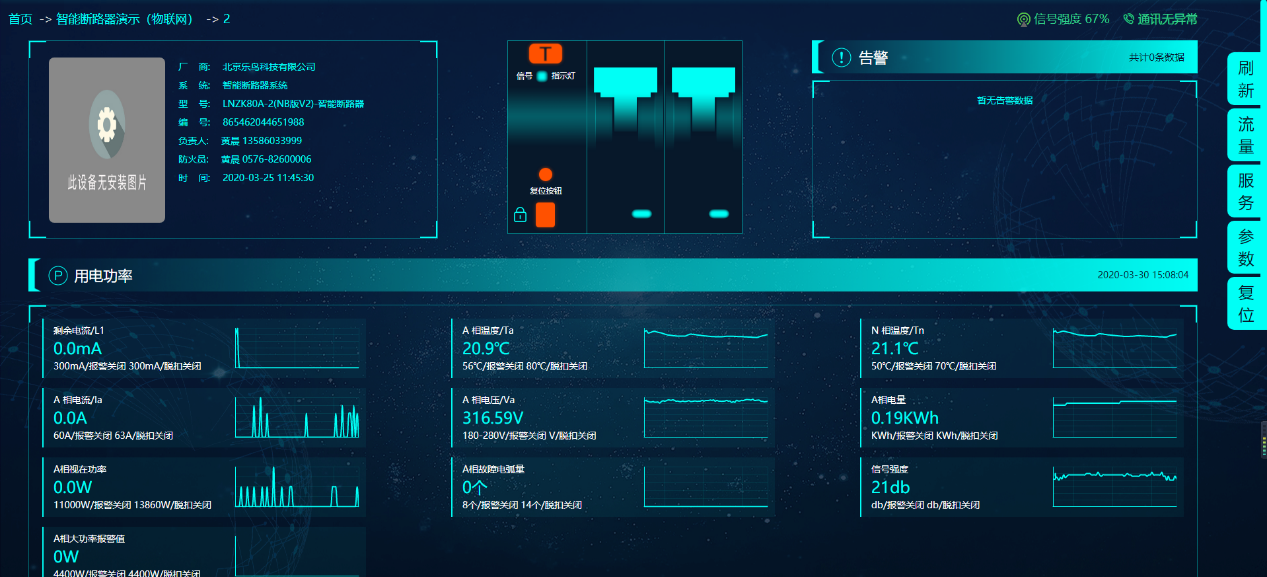

通過樂鳥云智慧消防云平臺，可以分時段精確查詢各用電回路的報警記錄、歷史電壓數據、歷史負載數據，為用電安全管理人員提供清晰、精確的第一手資料。

同時系統可以遠程查詢各類用電電流、電壓、漏電流、開關溫度等實時用電數據，為用電安全管理提供更多的現實依據，使用電安全管理更加科學、更有成效。

通過智能斷路器監控系統，管理人員可以通過高科技手段提升管轄區域內各用電區域的電氣安全，最大限度預防電氣火災和人員觸電傷亡事故。全局掌握公寓內正常用電與大功率電器使用數據，并利用電氣故障情況統計匯總分析，有針對性地開展用電安全知識教育普及和推廣。

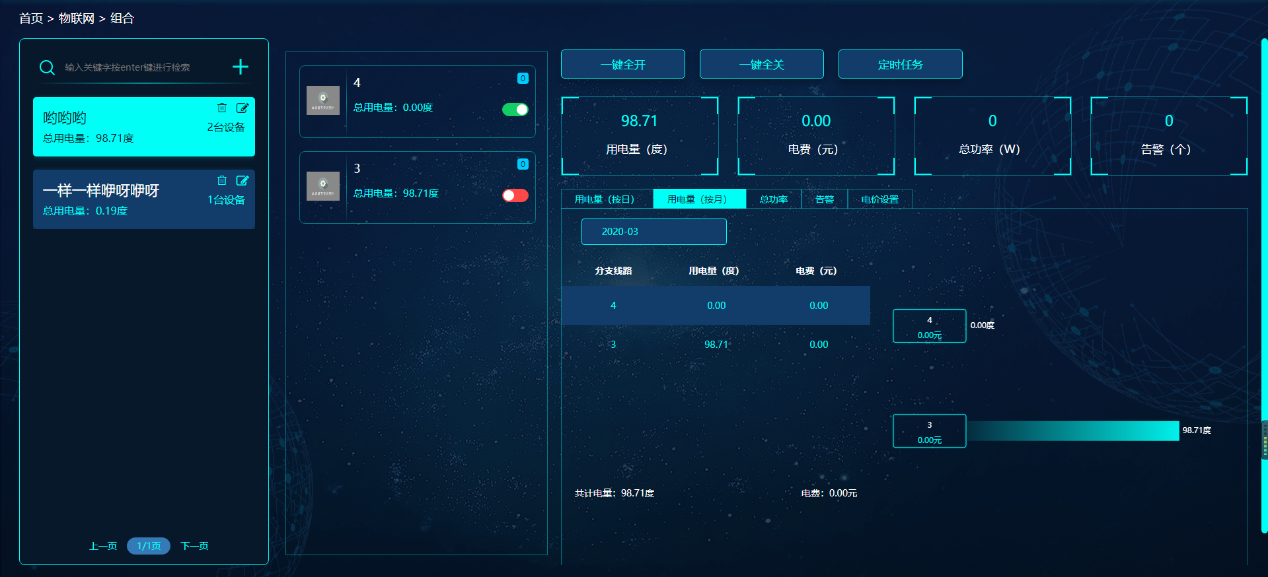

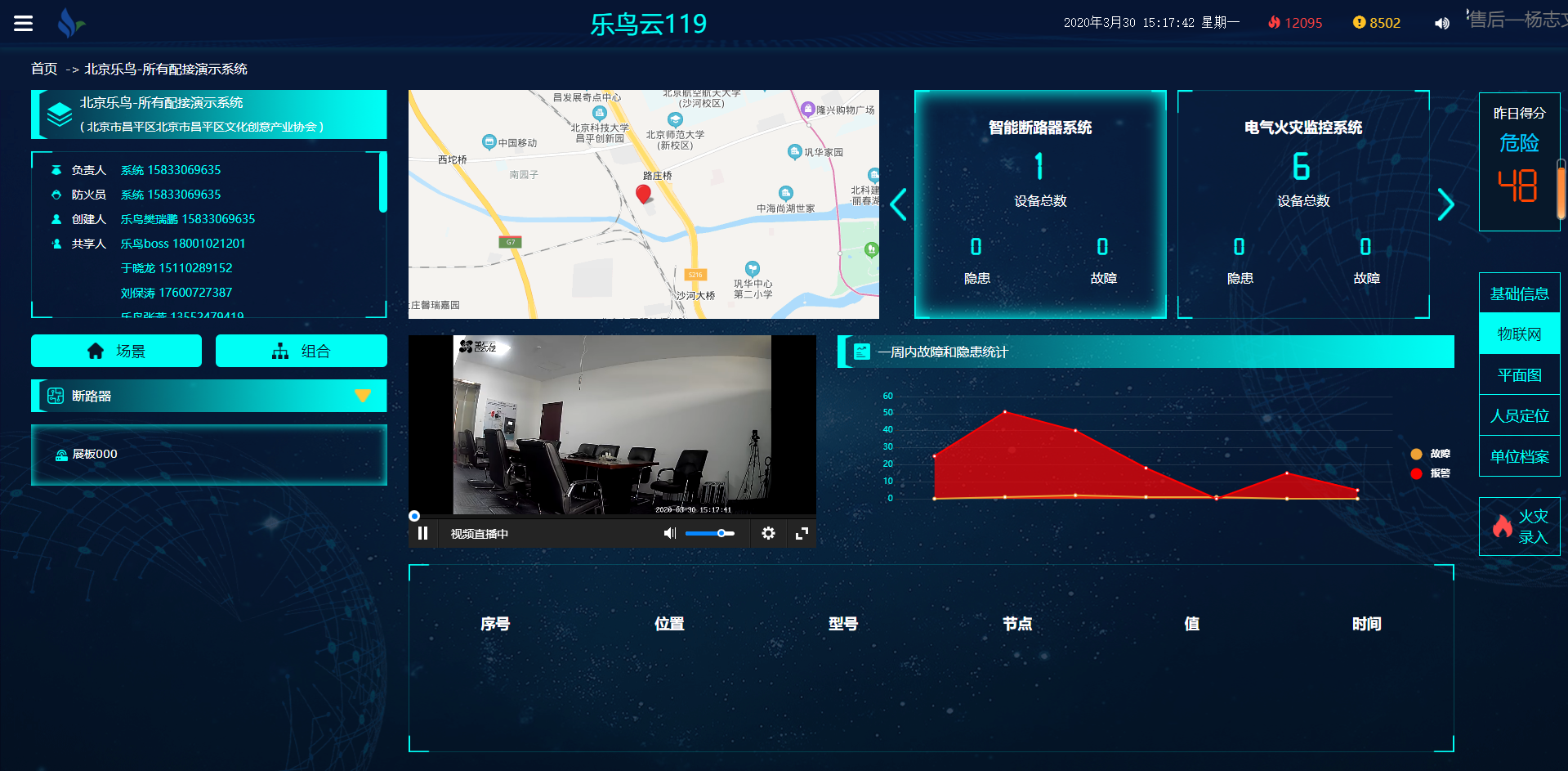

平臺展示

分區域用電安全管理

可以對項目中所有安裝智慧斷路器的場所按區域進行用電安全管理及預防；還可以通過超級管理賬號對每個子賬號的登陸和操作記錄進行查詢，讓主管單位對管理片區內各現場用電安全管理工作做到有效及時的監督。

故障類型統計與分析

可以實現對管轄區域內各安裝現場所有用電故障及其故障類型進行統計和分析，能讓用戶系統電力維護主管人員清晰了解某段時間內用電事故最頻發事故及具體每個用電事故發生的線路，便于快速解決用電故障及針對性進行線路改造和優化。

實時報警斷電

漏電流管控、溫度監控、短路、過流過載、過欠壓、打火報警、三相報警等，具體跳閘值詳見技術方案中重要功能闡述。

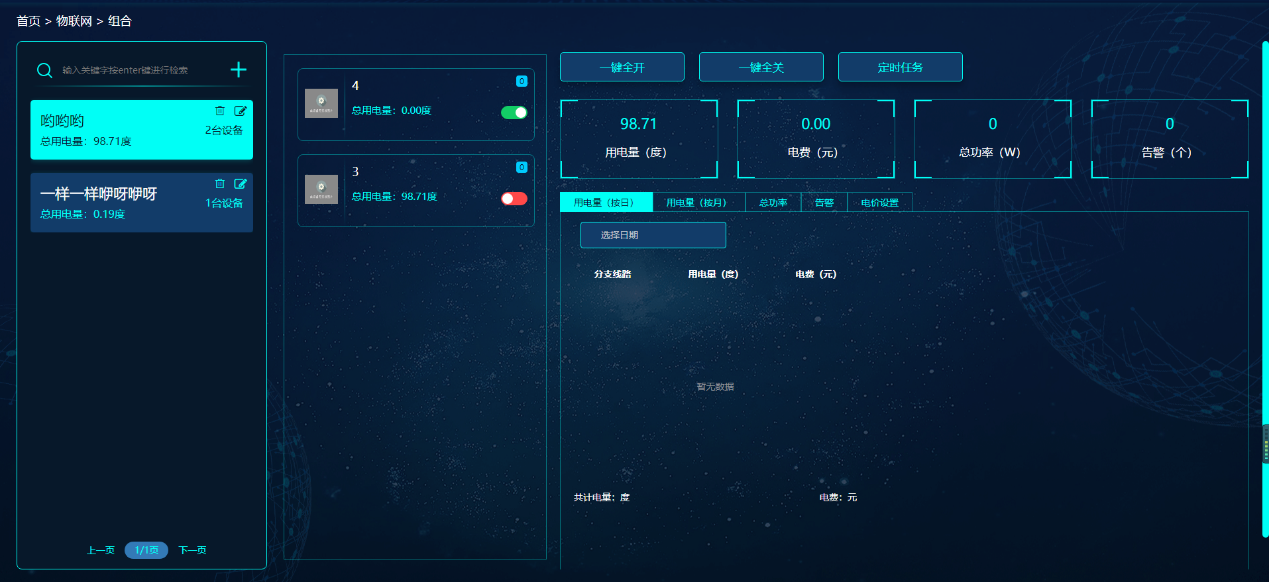

能耗管理

可對年度用電量、月度用電量、日用電量、小時用電量進行同比與環比趨勢分析，為區域能耗管理提供可視化的趨勢信息。同時本系統還可以對區域內每個點位的用電量進行查詢，并具備報表打印功能。

智能控制

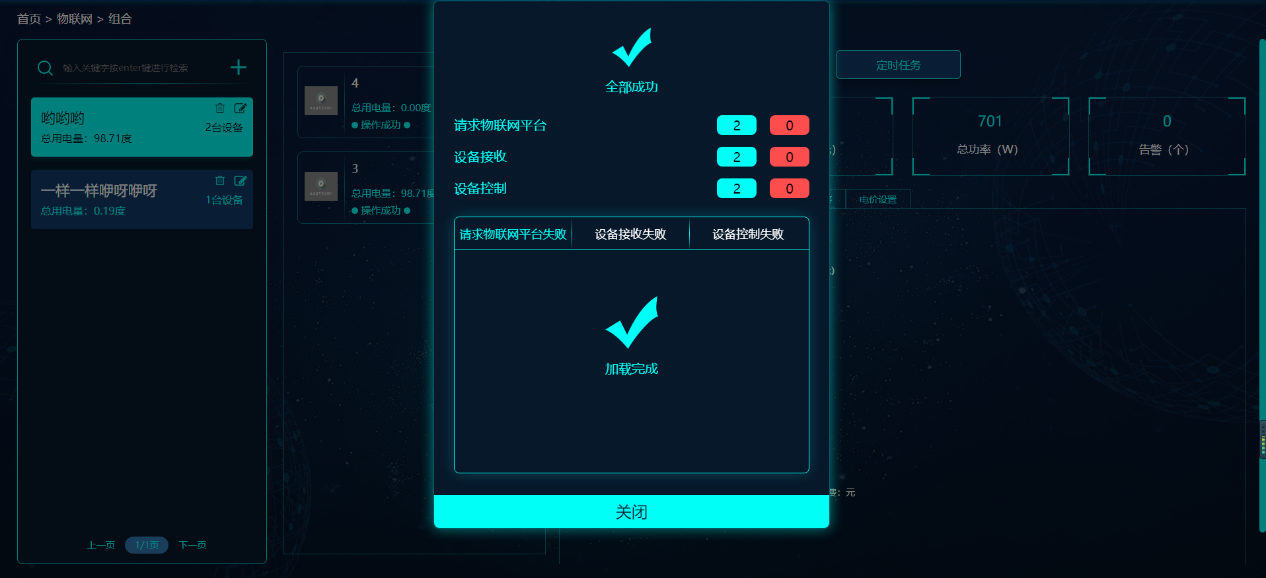

可通過手機APP或PC平臺實時查看和管理區域內各電箱的狀態并進行定時控制、遠程控制，還可以批量修改電箱密碼等，讓管理更及時、更快捷。

產品介紹

智能化斷路器綜合了現代高電壓零飛弧技術、電子技術、電氣自動化技術、網絡通信技術、計算機及其軟件技術等, 采用模塊化結構, 完全突破了傳統斷路器的許多不足, 集保護、測量、監控于一體。除了具備過載、過流、速斷、漏電、接地等常規控制、保護、報警、整定功能外, 同時還具備、存儲、記憶、邏輯分析、判斷和選擇以及網絡通信等功能。能夠?qū)崟r地顯示溫度、電流、電壓、功率因數、有功、無功等各種特征參數并進行故障參數、類型的儲存,具有自診斷能力, 從而為運行維護人員進行相應的信息查詢和故障判斷處理提供現場的實際運行資料, 為系統運行方式的優化奠定了基礎。通過其所具備的網絡通信技術可以使多臺智能化斷路器實現與中央控制計算機雙向通訊, 構成智能化的供配電系統, 實現“四遙”功能, 為無人化站所和實現區域聯鎖、遠方監控、運方調整等創造必要的設備技術保障。

系統特點

對各類電參數實行全面的檢測與控制、全方位提高安全性能，在傳統空開保護項目（漏電、短路、過流/過載）的基礎上，增加對打火、過溫、過壓、欠壓、雷擊的檢測與保護，從而彌補傳統電力安全設備的不足，全面保護電力系統安全運行；

對電氣異常迅速作出斷電與報警反應，并記錄異常類型，從而在保護電力系統的同時讓管理人員及時了解電力系統現狀；

隨時隨地直接遠程查看電路狀態，包括報警信息、開關狀態、電壓、電流、漏電流、溫度等，各種用電安全數據觸手可及。

允許每月自動檢測漏電保護性能，以取代可靠性極低的人工檢測，確保漏電保護隨時有效，為人身安全提供高級別的保護。

重要功能：

漏電保護 ：線路漏電流達到30mA時，斷路器0.005s斷電保護；

短路保護：線路短路時，斷路器0.04s斷電保護；

微斷分?jǐn)嗄芰Ω哌_(dá)6KA，塑殼分?jǐn)嗄芰_(dá)到50KA；

過流（過載）保護；

過欠壓保護：超過250V/430V預警，低于190V/320V預警；入戶電壓超過263V/456V，10S內斷電保護；

單相浪涌雷擊保護：浪涌最大泄放電流15KA；

功率限定：達到限定功率，5s后斷路；

漏電保護功能自動檢測：可設置漏電保護功能每月自動檢測；

自動送電：漏電檢測斷電5s后自動送電；

手自動一體控制：手機遙控，可以按鍵自動控制，也可以通過手動推桿控制通斷；

在線檢測、定時開關、故障記錄、安全記錄；

三相不平衡報警、缺相報警。

配置方案

在本方案中以公寓單間、一房一廳、兩房一廳、三房一廳和樓層總配電為例：可使用以下的LNZK系列智能斷路器，主流的選型是：

1、LNZK-80A （220V，63A智能斷路器，占4P位置）

2、LNZK-63A（220V，63A智能斷路器，占3P位置）；

3、LNZK-32A（220V，32A智能斷路器，占1.5P位置）；

公寓單間的配置

公寓一房一廳的配置

公寓兩房一廳的配置

公寓三房一廳的配置

公寓樓層總配電箱配置

產品選型

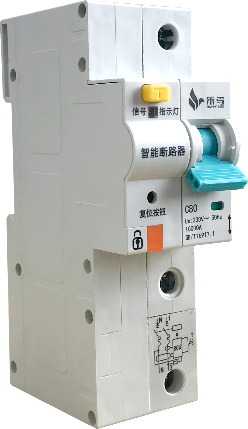

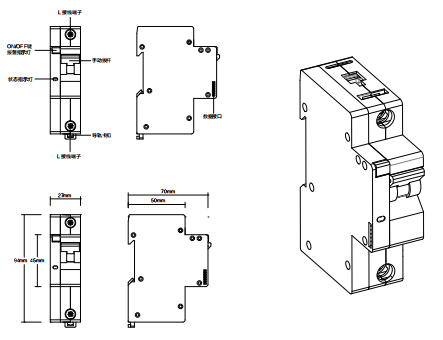

LNZK系列1P智能斷路器概述及原理本產品適用于戶內，交流50Hz，額定電壓220V，額定電流不超過63A的建筑物及類似場所的工業、商業、民用建筑及基礎設施等領域低壓終端配電提供隔離保護，亦可用于不頻繁的通斷操作。主要性能指標:

產品型號：LNZKxxA/1P(xx=32 40 63 80)

過載電流：1~100（A）

額定電壓：AC 220V  、AC 380V

欠壓保護：160-200V

過壓保護：240-260V

漏電保護：30mA

頻率：50Hz

分?jǐn)嗄芰Γ?0KA

功率：<1W

級數：1P

通訊方式：NB-IoT、WiFi、485

接線能力：25 mm²及以下導線

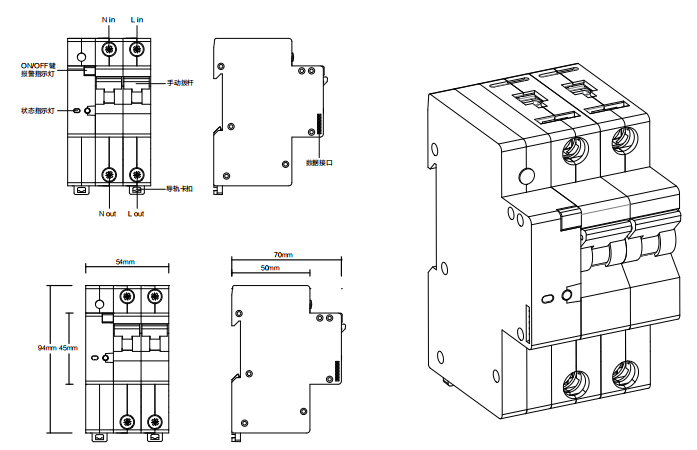

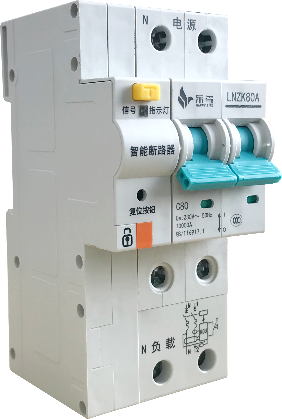

LNZK系列2P智能斷路器本產品適用于戶內，交流50Hz，額定電壓220V，額定電流不超過80A的建筑物及類似場所的工業、商業、民用建筑及基礎設施等領域低壓終端配電提供隔離保護，亦可用于不頻繁的通斷操作。

主要性能指標產品型號：LNZKxxA/2P(xx=32 40 63 80)

過載電流：1~100（A）

額定電壓：AC 220V  、AC 380V

欠壓保護：160-200V ~

過壓保護：240-260V ~

漏電保護：30mA

頻率：50Hz

分?jǐn)嗄芰Γ?0KA

功率：<1W

級數：2P

通訊方式：NB-IoT、WiFi、485

接線能力：25 mm²及以下導線

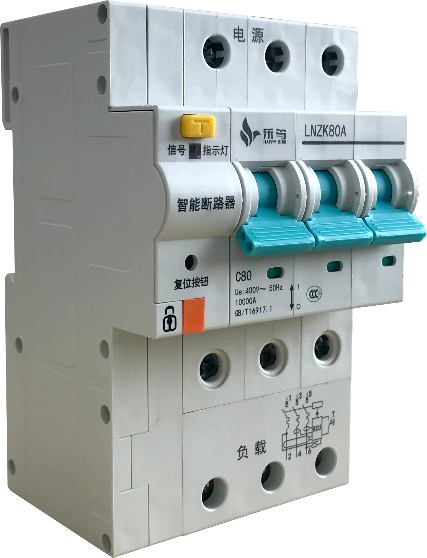

LNZK系列3P智能斷路器概述及原理本產品適用于戶內，交流50Hz，額定電壓380V，額定電流不超過80A的建筑物及類似場所的工業、商業、民用建筑及基礎設施等領域低壓終端配電提供隔離保護，亦可用于不頻繁的通斷操作。

主要性能指標產品型號：LNZKxxA/3P(xx=32 40 63 80)

過載電流：1~100（A）

額定電壓：AC 220V  、AC 380V

欠壓保護：160-200V ~

過壓保護：240-260V ~

漏電保護：30mA

頻率：50Hz

分?jǐn)嗄芰Γ?0KA

功率：<1W

級數：3P

通訊方式：NB-IoT、WiFi、485

接線能力：25 mm²及以下導線

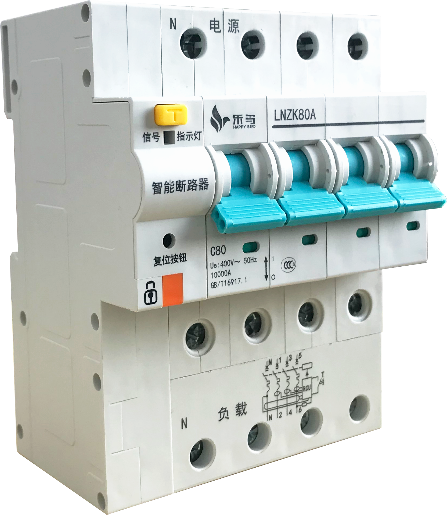

LNZK系列4P智能斷路器概述及原理本產品適用于戶內，交流50Hz，額定電壓380V，額定電流不超過80A的建筑物及類似場所的工業、商業、民用建筑及基礎設施等領域低壓終端配電提供隔離保護，亦可用于不頻繁的通斷操作。

主要性能指標產品型號：LNZKxxA/4P(xx=32 40 63 80)

過載電流：1~100（A）

額定電壓：AC 220V  、AC 380V

欠壓保護：160-200V ~

過壓保護：240-260V ~

漏電保護：30mA

頻率：50Hz

分?jǐn)嗄芰Γ?0KA

功率：<1W

級數：4P

通訊方式：NB-IoT、WiFi、485

接線能力：25 mm²及以下導線
