建設背景
大氣污染防治背景下，對污染源企業的監管要求日益嚴格，存在大量不具備 自動監控設備的中小型排污企業，存在偷生產的隱患，現有污染源自動監控為主 的末端監控模式已無法滿足新常態下的企業監控需求。在錯峰生產、重污染天氣 應急管理策略中，重點工業企業需要在特定時間內停產、限產，以緩解大氣污染 物集中排放對環境空氣的影響，環保部門需要加強對限產、停產企業的監督檢查， 落實企業停產、限產的執行情況，保證環保任務的完成。
針對以上的問題，急需建設企業電量智能管控系統，通過采用電量監測“過 程管控”的方式，通過深入分析設備運轉與排污的關聯關系，找出企業偷生產、 治污設備運轉異常、棑污超標等違規行為。實現轄區內污染源監管從人防到技防、 從結果監測到“過程+結果”監測、從計劃監察到精準監察的轉變，從而更好的 監督考核錯峰生產期間、重污染天氣應急期間中小型排污企業的日常生產，排污 企業限產、停產任務的執行情況，解決大氣污染防治背景下的污染源企業監管困境。
建設目標
本系統運用大數據分析、移動互聯網、物聯網技術，對重污染企業生產環節 生產設備的用電信息、產能信息與污染治理設備用電信息、運行工況進行實時不 間斷監測，實現從人防到技防、從結果監測到“過程+結果”監測、從計劃監察 到狀態監察的轉變，低成本解決“全過程監測”規模化推廣難題，極大提升了環 境監察執法效率。從而更好的監督考核錯峰生產期間排污企業限產、停產任務的 執行情況，解決大氣污染防治背景下的污染源企業監管困境，具體目標如下：
(一）創新監管模式，對污染源實現可視化監管，提升執法監管效率
建立企業生產、治理、排污全過程可視化監控模式，加強環保部門對企業的 遠程智能化監管，減少環保監察人員現場檢查的頻次，提高政府部門的工作效率， 解決環保系統人手不足與企業數量大的不對稱問題；從根本上解決企業污染偷排 偷放和治理設施不運行問題，破解治污設施工況監測難題，實現低成本全過程監 測，提高執法監管效能，為淘汰落后產能、排放總量控制，優化資源配置、改善 人居環境提供決策依據。
(二）建立智能分析模型，準確識別企業違規行為，實現精準執法
建立智能分析模型，對企業生產數據、治污數據、排污數據進行關聯分析， 對存在的異常、弄虛作假自動報警，規范企業正常運行。通過分析結果對企業監 管和評價，對具有偷生產、超標排放行為的排污企業進行主動識別、精準處理， 改變環保執法人員盲目式、被動式的現場檢查方式。
(三）加強源頭防控，促進大氣環境質量改善
本項目將對難監管的中小型排污企業納入監管行列，對主要污染治理設施運 行工況進行實時過程監測，一旦遇到環保治污設施未開啟、關閉或運行異常，系 統將發出告警提示，避免設備空轉或低頻運轉、違規關閉治污設備、停產企業私 自開工生產、限產措施無法執行到位等情況。為打好秋冬季大氣污染防治攻堅戰 提供技術支撐，促進秋冬季大氣環境質量改善。
總體設計
（一）系統總體設計
本項目以標準管理體系與安全保障體系為依據，分為感知層、支撐層、應用 層建設。
感知層：在現場端對難監管的中小型排污企業進行用電量數據監控，通過數 據傳輸網絡上傳至上層應用平臺。
支撐層：支撐層是以云平臺為基礎，以環境監測中心數據支撐平臺為服務支 撐為上端應用提供支撐服務。
應用層：建設以實時監測監控系統、智能分析模型、企業排污智能管控系統 平臺端為主的應用服務。
標準管理體系：系統以國家、省、市相關法律法規為執行標準。
安全保障體系：以信息安全相關規范為執行標準，為系統的安全運行提供保 障措施。
（二）平臺建設要求
平臺可根據企業生產情況不同進行合理的報警提醒，以正常生產企業、限企業和停產企業為案例分析要求如下：
1、正常生產企業。企業排污智能管控系統可以根據企業生產設備開停狀態和設備用電負荷，智能判斷是否有污染物產生，通過電流情況自動監測治污設施是否開啟，對可能存在偷排、擅自停運污染治理設施的行為進行報警提醒。
2、限產企業。企業排污智能管控系統具有生產備案功能，主管部門可根據對企業的限產情況，設置具體企業的生產時間、生產負荷（允許開啟幾條生產線）等指標，對于不按備案要求限產的企業，系統將自動報警提醒。
3、停產企業。企業排污智能管控系統除能夠監控企業總變壓器電流和生產設備用電電流外，還可以設置報警基礎值，合理區分其他用電情況。當停產企業處于低負荷用電時（生活用電），系統不會報警；當停產企業出現高負荷用電，或者生產設備有用電電流時（生產設備用電量都很大），系統將自動報警，提醒執法人員企業未按規定停產。
建設內容
企業排污智能管控系統可以實現污染防治設施的源頭監管，從“用電分析” 的角度摸清中小型排污企業的生產、治污設施的關聯關系；通過實時監測及分析， 實現電能消耗過程、設備運行狀態、生產作業行為的“可視化、數字化、精細化” 管理；通過對各種用電情況進行提前預警，減少及杜絕用電異常及設備異常；同 時對污染防治設施的全天候監測，防止企業在污染物監管過程中的偷排、減排、 漏排等情況，使企業嚴格執行排放標準，最終實現100%達標排放。
（一）標準規范建設內容
標準規范建設內容主要包括：
- 監控企業現場端選點、布點技術規范要求
- 電量監測數據傳輸及存儲技術標準
- 智能報警處置流程規范
（二）基礎數據庫
基礎數據庫存放平臺正常運行所需的各類基礎信息，包括標準代碼庫和基礎 信息庫兩個部分：
標準代碼庫存放各類基礎編碼信息，如行政區劃編碼、行業分類編碼、其他 相關編碼等，為整個數據中心設定各類代碼標準。
基礎信息庫則存放與系統運行管理相關的一些基礎設置信息，如部門設置信 息、用戶及權限信息、操作日志信息等。
（三）業務數據庫
業務數據庫存放環境管理業務中的具體信息，在本項目中，我們將根據環境 信息分類體系，結合項目的實際情況，建立主題數據庫，實現對環境數據的分類 集中存儲。
以下是對各個業務數據庫數據內容的簡要描述。
企業排污智能動態管控系統的建設涉及企業電量監管數據庫、應急預警數據庫、綜合分析數據庫，具體如下表示：
企業電量監管數據庫包括企業管理信息、生產設施管理信息、治污設施管理 信息、生產工藝信息和用電量信息。
應急預警數據庫包括停運報警、限產報警、超標報警等預警信息數據。
綜合分析數據庫包括報警趨勢分析、AQI/用電量對比分析、AQI/錯峰生產對 比分析、企業分布情況分析、用電量環比分析等信息。
（四）應用支撐層軟件
通過智能分析模型，主動精準識別超標排污、治污不利、限產不達標企業， 使執法人員可快速出擊、精準打擊，改變現場執法核查難度大，取證難的局面。
模型采用arima時間序列模型與k-means算法結合，建立行業用電規律、企 業季節性用電規律、電量與污染物關聯性、治污設備用電比、企業生產負荷分析 等多種分析規則。系統可根據項目情況配置管理分析模型。
GIS 服務：通過GIS地圖信息服務，管轄范圍內滿足OGC標準的各類地圖服務，其中 包括矢量、影像、暈渲多種類型電子地圖服務。環保部門在地圖上可以查看污染 源企業分布情況。
數據交換組件：依托專業數據交換組件，構建數據交換系統，從而依托數據交換系統實現與 外部系統數據交換與共享。
集中認證中心：用戶身份認證系統建立以LDAP目錄服務為基礎的管理平臺，對企業排污 智能管控系統應用體系提供身份管理與身份認證、訪問控制服務。
用戶管理
1、用戶注冊：包括用戶信息的注冊、修改、停用、激活、刪除及復制等功 能；
2、角色管理：完成各應用系統的角色設置，可以給角色配置權限，以及為 用戶、用戶組提供快速配置角色的管理通道；
3、用戶組管理：配置用戶組，可以給用戶組配置功能權限和單位權限，通 過快速管理通道可以為用戶和角色分配用戶組；
4、異常處理：用戶驗證、遺忘密碼提取等異常處理功能；
5、查詢服務：提供用戶信息、角色信息、用戶組等信息的綜合查詢服務。
權限管理
1、用戶權限：提供用戶的權限分配，包括功能權限和單位權限；
2、角色權限：提供角色的權限分配，包括功能權限和單位權限；
3、用戶組權限：提供用戶組的權限分配，包括功能權限和單位權限；
4、權限注冊：完成功能權限和單位權限的注冊。
訪問控制
1、業務系統注冊：對需要管理業務系統的資源進行系統注冊；
2、單位對象注冊：對需要管理業務系統中單位對象的資源進行對象注冊；
3、控制對象注冊：對需要管理業務系統中單位對象的具體操作資源進行對 象注冊；
4、訪問控制審查：當注冊一個新的業務系統，應對其控制對象和單位對象 進行審查，判斷其合法性，以防止惡意攻擊和無效對象。
身份認證
1、用戶數據采集：實現用戶身份信息的采集和變更，用戶信息數據庫遵循 LDAP規范；
2、用戶數據發布：向各應用系統提供用戶身份數據，保證用戶信息的一致 性；
3、批量維護工具：為系統管理員提供日常用戶數據的維護工具，批量導入 和組織用戶數據；
4、用戶自助服務：滿足用戶對本人基礎信息的管理（個人可定義的屬性信息）。
維護管理
1、系統維護：完成系統的基礎信息維護；
2、管理對象：對可控制對象進行管理，主要是對本系統的訪問控制進行基 礎對象的管理維護；
3、日志管理：實現用戶注冊、訪問控制對象等操作系統日志的登記、跟蹤、 審計和查詢、統計、導出等功能。
（五）現場端排污企業用電量采集
通過對排污企業工藝的現場調研，確定企業生產設施、治污設施的關鍵節點， 布設電量智能采集設備，實現對生產環節用電關鍵信息、污染治理環節用電關鍵 數據的不間斷監測。
1、對現場端采集傳輸設備實行防作弊處理，防止企業對電量監測點進行破 壞。
2、科學選定監測點位。除對設備進行封閉外，電量采集設備安裝時，科學 選定監測點位，對企業總變壓器電流（即企業入廠總電流）和企業各生產線生產 設施電流分別安裝電量采集設備（設備可監測電壓、電流大小），總變壓器電流 和各生產設施電流互相印證，進行電量變化比對，如果生產設施監測設備被拆卸 移動，入廠總電流依然很大，仍可判定企業有生產行為。
3、實行一條生產線多點位監測。對魚粉企業總變壓器、蒸煮工序、烘干工 序等多處點位全部安裝電量采集設備（平均每個企業約20個監測點位），進行全 生產線監控，單一設備損壞不會影響對企業生產狀態的判定；如果企業要完全逃 避監控，則需變更所有電量監控設施，短時間內很難完成，也極易被執法人員巡查發現。
（六）電量信息采集模塊

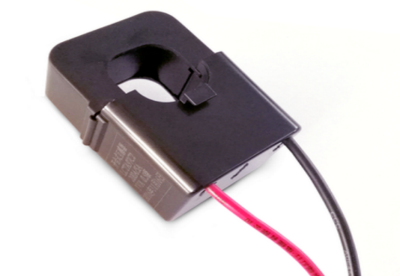

使用開口式互感器，測量電流、功率等用電參數，這種采集模塊可以在不影 響企業的正常生產情況下進行安裝，部署。
（七）現場防作弊處理
根據現場設備安裝的情況，制定防作弊方案。為了保證數據的安全可靠，防 止人為破壞，現場端設備需要具備防作弊功能，在結構設計、防偽標簽、鉛封的 方面做好防作弊設計。
（八）智能數據采集傳輸終端
高可靠性linu操作系統；智能多協議自動轉換；多協議多目標IP地址通信； 系統在線配置、升級、管理；嵌入式數據庫大容量存儲；具有治污設備智能管控 報警功能，及企業的生產負荷統計功能。在每個企業部署一套或幾套電量數據集 中器（根據企業規模及現場實際情況），實現該企業所有監測點位信息的電量信 息采集，并對所有數據信息進行匯總后，通過環保部統一規定的HJ 212協議傳 輸至環保平臺。智能數據采集傳輸終端與電量采集模塊無線組網，傳輸距離視距是3公里。
技術優勢
免停電：運用二次融合技術，免停電安裝，不影響企業正常生產經營，施工方無往返 待工成本；
免布線：采用無線自組網技術，實現環保智能設備的廣覆蓋，無通訊線纜鋪設、無接 線設計，設備輔材及線纜鋪設成本降低90%。
環保云監控平臺
企業排污智能管控系統平臺，用“摸底排查”理順每個測點生產、治污設施 的關聯關系，實現對污染源企業的全面監管；通過實時監控及統計分析，實現數 據的展示、匯總及分類；通過“綜合分析”對各種用電情況進行數據分析，實現 企業產能與污染排放的量化關系，為后續的精細化管理提供數據分析的基礎。
- 采集端。采集端指企業現場電量采集設備，采集端并非屬于本系統的 一部分，與本系統建立通信。
- 網絡通信層。網絡通信服務端系統，基于TCP協議，負責與采集端維 持連接，進行數據通信。
- 報文處理層。一方面，網絡通信子系統將采集端發送的報文交由本子 系統進行校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發 送任務，將發送任務組織為遵循規范的報文交由網絡通信層。
- 監測數據處理層。報文處理層將監測數據報文解析為預定義格式的數 據后交由本子系統，本子系統負責數據的最終存儲。本子系統劃分為兩個單元: 本地緩存和數據庫存儲，本地緩存單元負責將數據緩存至本地磁盤，數據庫存儲 單元負責將緩存的數據存至數據庫。
- 實時庫。將基礎信息（如站點、設備類型等）常駐內存，供各業務層 子系統使用。實時庫在整個系統架構中處于中心地位，所有其它業務子系統都基 于它進行數據處理，它自身沒有任何業務邏輯，僅作為數據層提供基礎信息及提 供實時庫的持久化。
- 系統啟動層。作為整個系統的啟動入口，負責管理業務子系統。
- 運行監控系統。俗稱看門狗程序，負責監視所有業務子系統的運行。
- 外部接口。提供本系統與外界的交互訪問。
通信建立
網絡通信子系統負責與采集端即電量監測設備建立網絡通信，雙方基于 TCP/IP通信協議，雙方通信的建立采用采集端主動請求的方式，以長連接的方 式工作。每個采集端在本系統中分配唯一的身份標識。
數據采集
負責接收采集端傳輸?shù)碾娏勘O(jiān)測數據。本系統收到數據后，對原始報文數據 記錄到日志文件中，以備查閱，之后解析報文，對于正常和異常的報文解析結果 均記錄到日志文件中，對于異常報文，要將異常原因記錄在日志文件中。
數據存儲
數據按照既定的數據庫表結構存儲至數據庫中。
數據緩存
數據存儲具備緩存機制，以備當數據庫無法及時存儲時，數據不丟失。本地 緩存（電量監測數據）子系統接收通信子系統投遞的電量監測數據，負責將數據 按照一定格式存儲在本地磁盤中。
數據存儲
數據存儲具備及時性。
數據庫存儲（電量監測數據）子系統讀取電量監測數據本地緩存文件，將文 件內容即監測數據存儲到指定的數據庫表中。
運行日志
運行監控子系統負責監視所有其它子系統的運行狀況，對于出現運行異常的 子系統，負責重啟。作為一種服務性質系統，本系統日常是在無人操作、看管下 運行的，因此擁有一套完整的、可讀性良好、可分析性良好的日志機制。
♦擁有系統開關記錄，擁有系統異常退出記錄。
♦記錄采集端的連接和斷開請求。
♦記錄所有來自于采集端的原始報文。
♦記錄原始報文的解析結果。
♦在數據存儲過程中若產生了異常，則將異常內容記錄到日志中。
排污智能管控
企業排污智能動態管控系統綜合利用先進的數據分析技術，對大量電量數據 清洗、去噪，建立數據分析模型，將雜亂無章的數據變?yōu)榭捎脭?shù)據。根據企業工 藝建立企業生產、治污關聯模型和數據智能報警模型，分析預警各企業生產治污 運行情況、限產減產執行情況。
智能分析模型
系統內置智能分析模型，它作為核心建設內容之一，從“用電分析”的角度 摸清各污染源企業的生產、治污設施的關聯關系；通過實時監測及分析，實現電 能消耗過程、設備運行狀態、生產作業行為的“可視化、數字化、精細化”管理； 通過對各種用電情況進行提前預警，減少及杜絕用電異常及設備異常；同時對污 染防治設施的全天候監測，防止企業在污染物監管過程中的偷排、減排、漏排等 情況，使企業嚴格執行排放標準，最終實現100%達標排放。
通過智能分析模型，主動精準識別超標排污、治污不利、限產不達標企業， 使執法人員可快速出擊、精準打擊，改變現場執法核查難度大，取證難的局面。
模型采用arima時間序列模型與k-means算法結合，建立行業用電規律、企 業季節性用電規律、電量與污染物關聯性、治污設備用電比、企業生產負荷分析 等多種分析規則。系統可根據項目情況配置管理分析模型。
1) 模型介紹
建立行業用電規律、企業季節性用電規律、電量與污染物關聯性、治污設備用電比、企業生產負荷分析 等多種分析規則。系統可根據項目情況配置管理分析模型。
2) 分析模型應用
a. 企業用電數據統計分析
對企業用電及排污歷史數據進行數據平滑，平穩分析，通過時間口徑統計相 關指標。
b. 行業用電規律分析
利用k-means對各企業用電特點及排污特點進行分類，如：污染波動行業類， 高污染高消耗、嫌疑作假類。
c. 企業季節規律分析
分析企業用電及排污時間的周期性及季節周期性。
d. 電量同污染物關聯
建立排污同用電量趨勢關聯的模型。
e. 治污設備用電比分析
建立治污設備用電比分析模型。
f. 企業生產負荷分析
通過企業設備用電信息,通過算法剔除基礎用電量后，結合相關企業限產信 息，對企業生產負荷進行關聯分析，通過用電量預測企業生產負荷。
g. 排放趨勢分析
通過對企業用電量進行ARIMA時間序列分析，預測企業未來生產情況，結合同污染物分析模型，對未來企業污染物排放趨勢進行預測分析。
平臺展示
環保用電云平臺首頁分為可視化主頁和業務系統主頁，進入平臺默認進入可視化主頁。

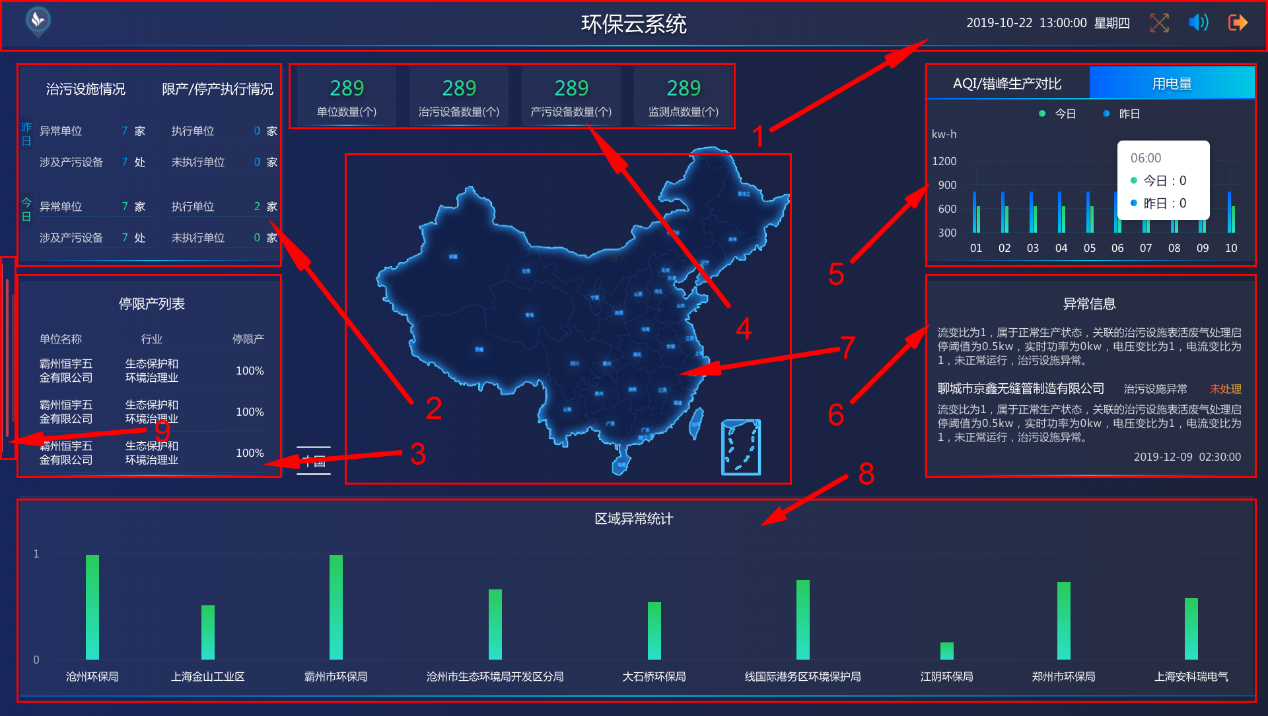

標識1為平臺各個頁面的共有部分，展示了平臺的基本信息。
標識2展示了該賬號主體管理的單位治污設施及方案執行情況；
標識3展示了該賬號主體管理下的停限產單位列表；
標識4展示了該賬號主體管理下的監測內容總體概況；
標識5展示了該賬號主體管理下的AQI/錯峰生產對比及用電量情況；
標識6展示了該賬號主體管理下的異常信息提示列表；
標識7展示了該賬號主體管理下的單位在地圖上的描點情況；
標識8展示了該賬號主體管理下的區域異常統計情況；
標識9為切換進入業務系統主頁的按鈕。
實時監控
系統當前監測概況包括賬號監測下當前在線單位數量、當前失聯單位數量、當前在線設備數量、當前失聯設備數量、當前停機設備數量；單位列表搜索條件包括：?jiǎn)挝幻Q、行政區域、行業選擇、生產狀態選擇

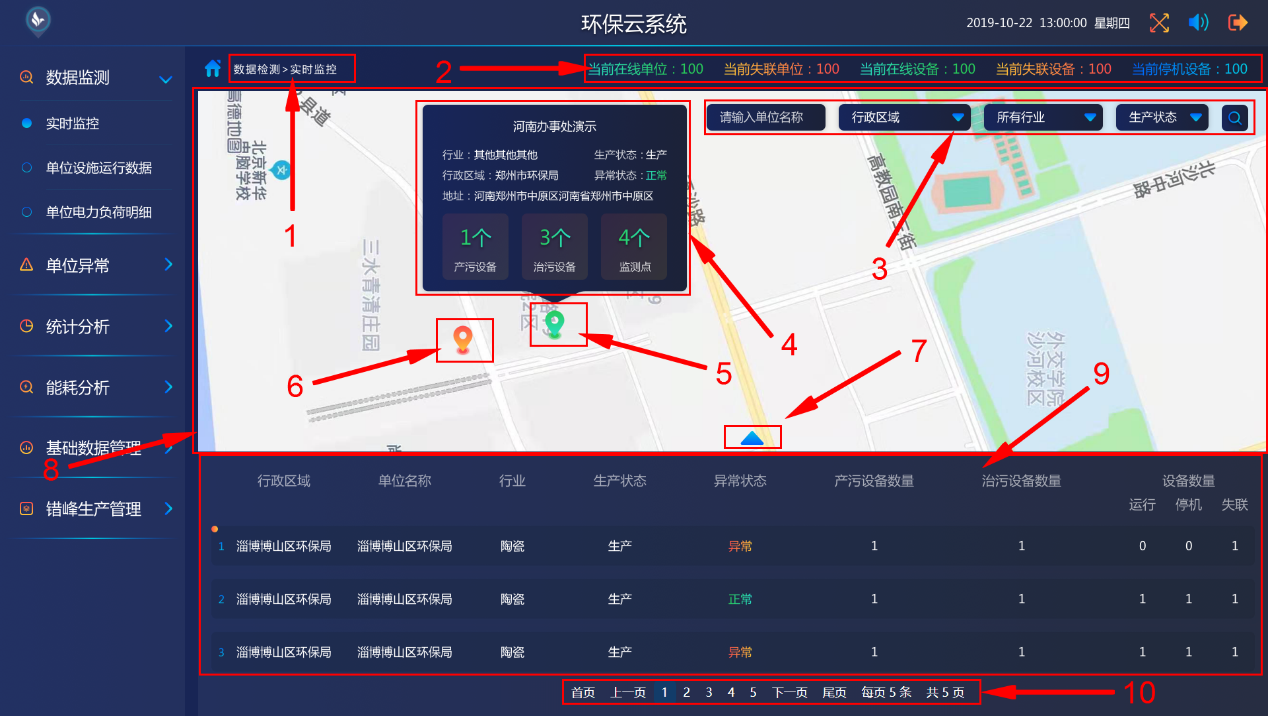

標識1為導航；
標識2為系統當前監測概況；
標識3為單位列表搜索條件；
標識4為地圖描點單位信息；
標識5為單位在地圖描點（正常）；
標識6為單位在地圖描點（異常）；
標識7為控制地圖伸縮的按鈕；
標識8為單位描點展示的地圖；
標識9為單位列表；
標識10為列表頁碼控制功能點；
單位監控界面
樹狀列表包含單位列表、單位下分組、監測點、監測點下設備，可通過點擊不同設備查看設備用電負荷明細；
列表控制按鈕可以控制樹狀列表的收起和展開；
單位用電負荷明細數據為設備在時間內上傳的各種參數數據；條件為日期選擇，可選擇查看不同日期的設備電力負荷數據；導出按鈕可導出列表內數據；

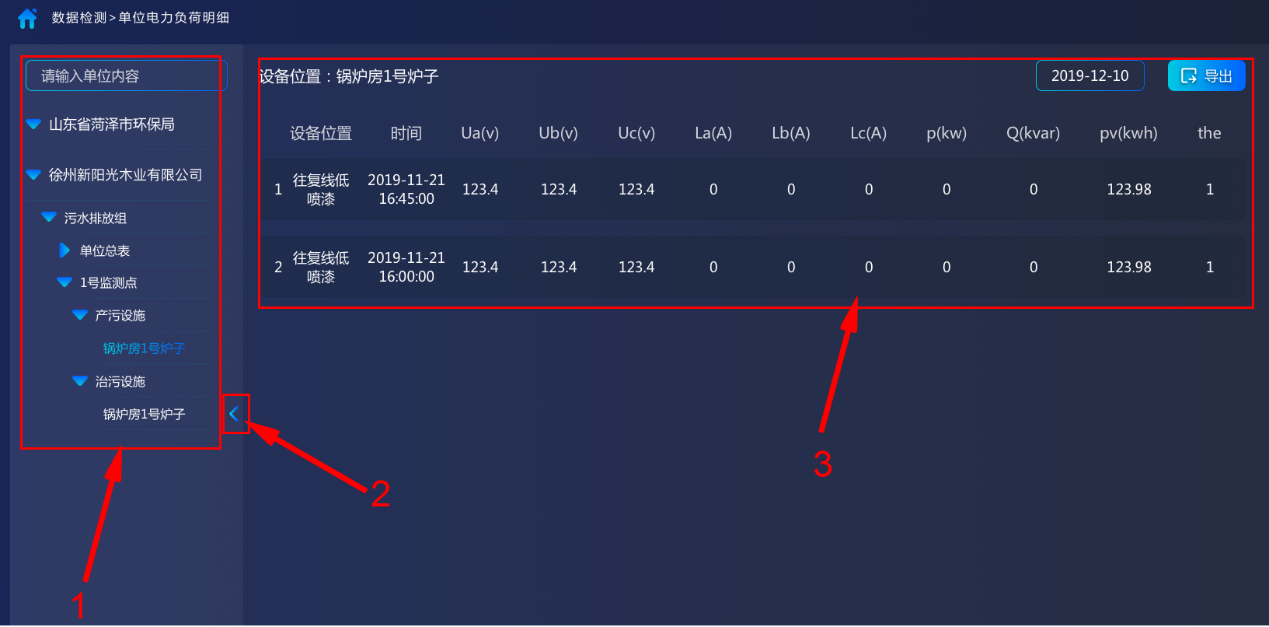

標識1為樹狀列表；
標識2為列表控制按鈕；
標識3為單位用電負荷明細數據列表及操作。
異常處理
單位異常模塊為在賬號下對異常進行統計、查詢、審核、申報、處理操作的模塊；單位用戶進入不可操作異常審核功能模塊，機構用戶進入不可操作異常處理及異常申報功能模塊。
標識1為未處理異常列表搜索條件設置；
標識2為全選按鈕；
標識3為批量處理按鈕；
標識4為未處理異常列表；
標識5為對應異常處理按鈕；
異常統計
對賬號下異常信息進行統計分析；
標識1為異常搜索條件設置；
標識2為異常列表；
標識3為對應異常的數量統計；
統計分析
統計分析模塊為在賬號下對單位、設備、減產減排執行的各類數據進行統計與分析。
設備狀態列表

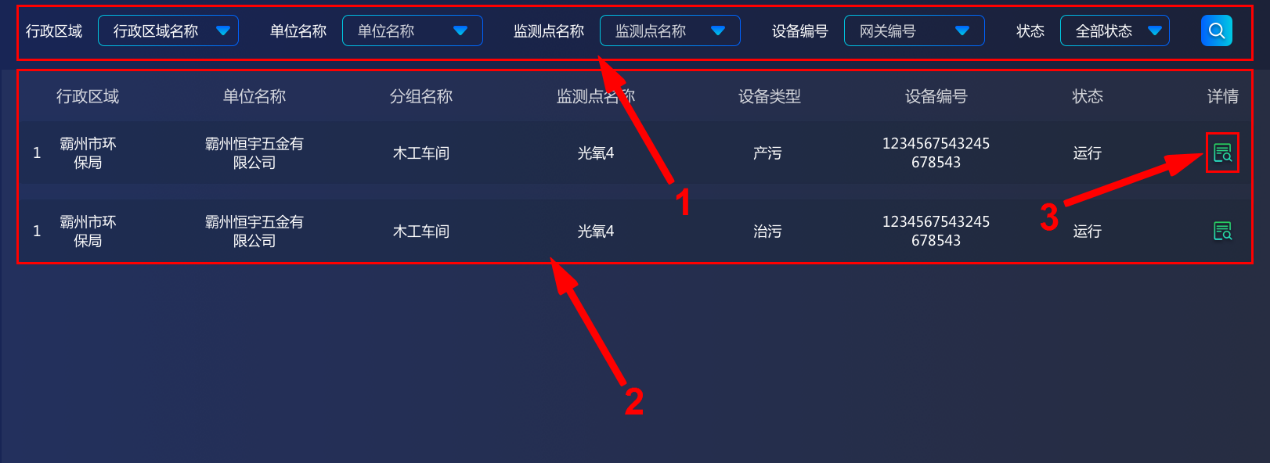

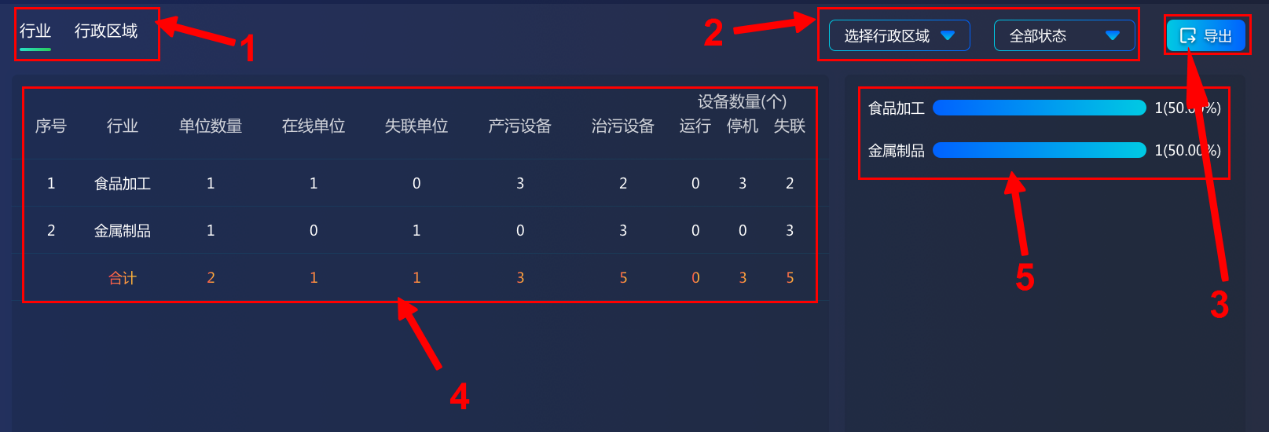

標識1為設備狀態列表數據搜索條件設置；
標識2為設備狀態列表；
標識3為對應單位內設備狀態詳情按鈕；
單位及產污設施統計
對單位及產污治污設施的數據進行統計分析。
標識1為數據查看類別；
標識2為數據查看條件設置；
標識3為數據導出按鈕；
標識4為對應數據類別下的數據列表；
標識5為對應數據類別下的數據柱狀圖表；
減產減排分析

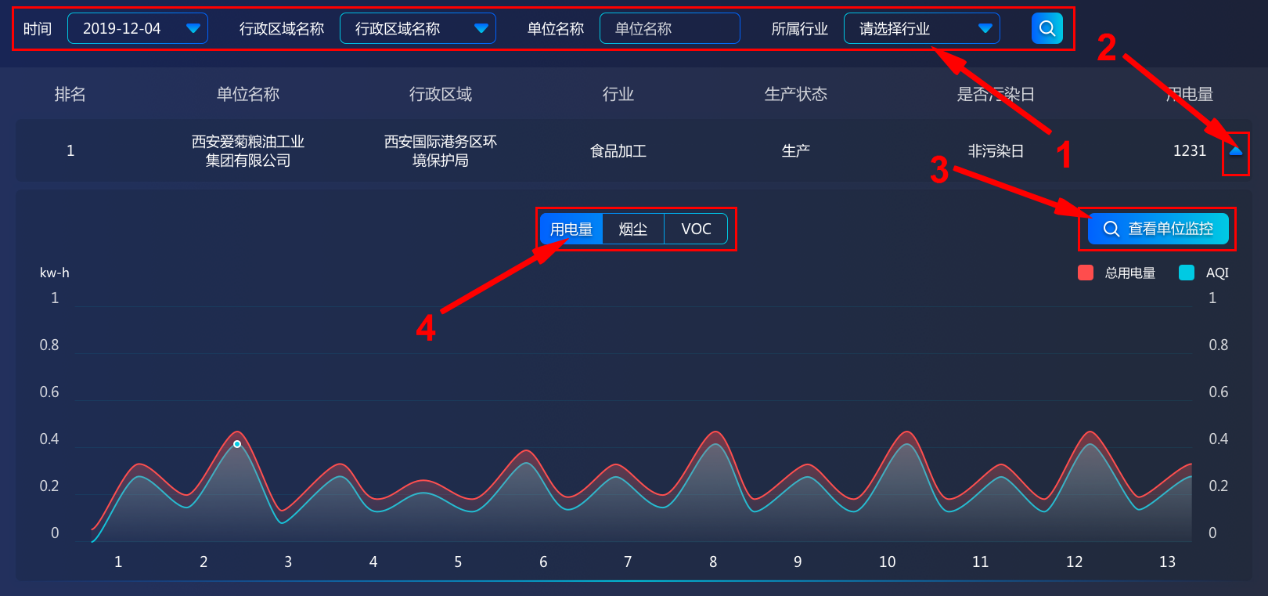

標識1為減產減排列表數據搜索條件設置；
標識2為數據圖表收起或展開控制按鈕；
標識3為進入對應單位監控頁面的按鈕；
標識4為對應數據展開圖表的數據查看選項
能耗分析
能耗分析模塊對行政機構、行業、單位及設備所有能耗進行統計分析形成報表以便于用戶查看及分析產治污所用能耗與方案之間的關聯。

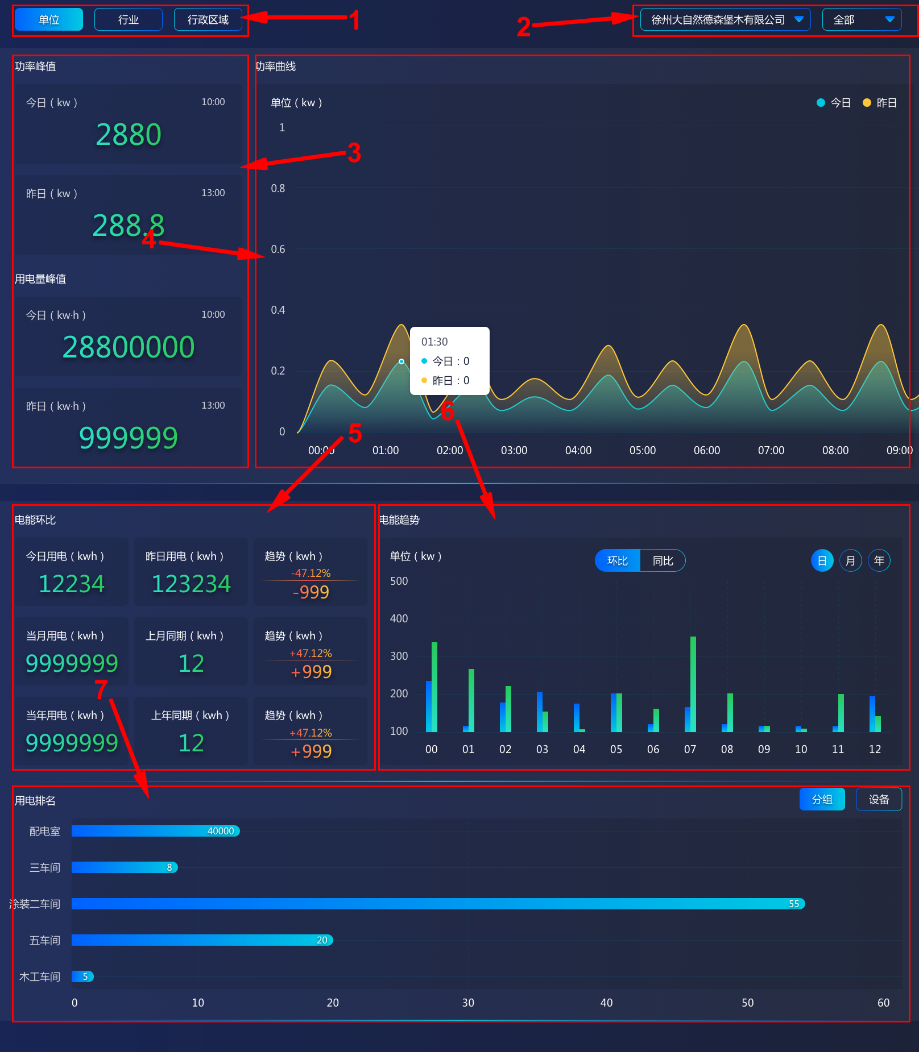

標識1為數據展示類別選擇；
標識2為對應類別下的數據展現條件選擇；
標識3為對應類別下的功率峰值與用電量峰值；
標識4為對應類別下的功率曲線圖表；
標識5為對應類別下的電能環比數據；
標識6為對應類別下的電能趨勢圖表；
標識7為對應類別下的用電量排名；
單位用電數據匯總報表
能耗統計報表對單位的能耗進行統計分析形成報表，幫助用戶進行了解設備狀態及做出決策。

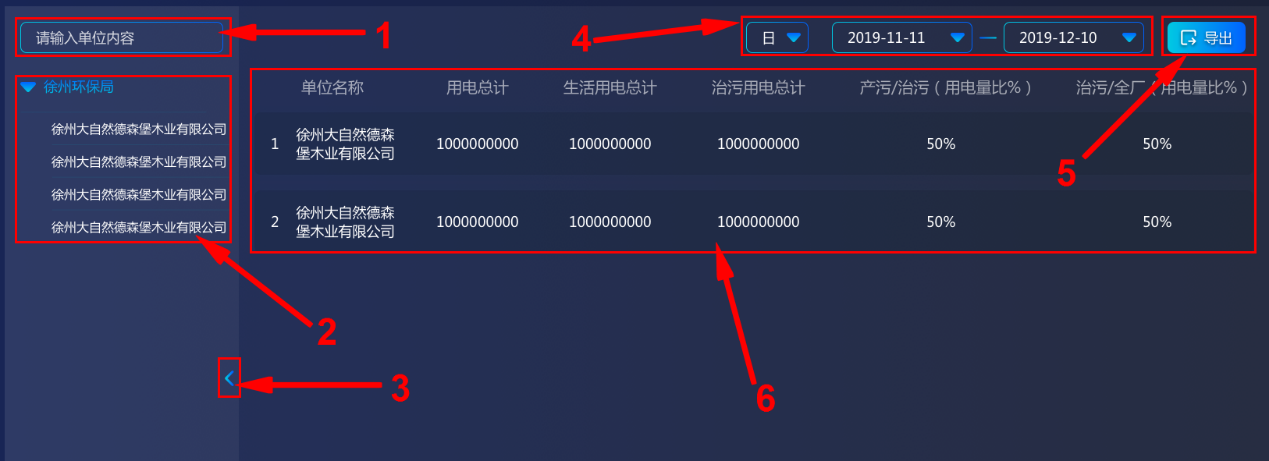

標識1為單位模糊搜索；
標識2為單位樹狀列表；
標識3為控制樹狀列表展開或收起的按鈕；
標識4為數據展示條件選擇；
標識5為導出數據的按鈕；
標識6為行政機構下單位運行數據列表；
基礎數據管理
基礎數據管理內包含監測點列表，可編輯監測點，對監測點進行設備編輯；

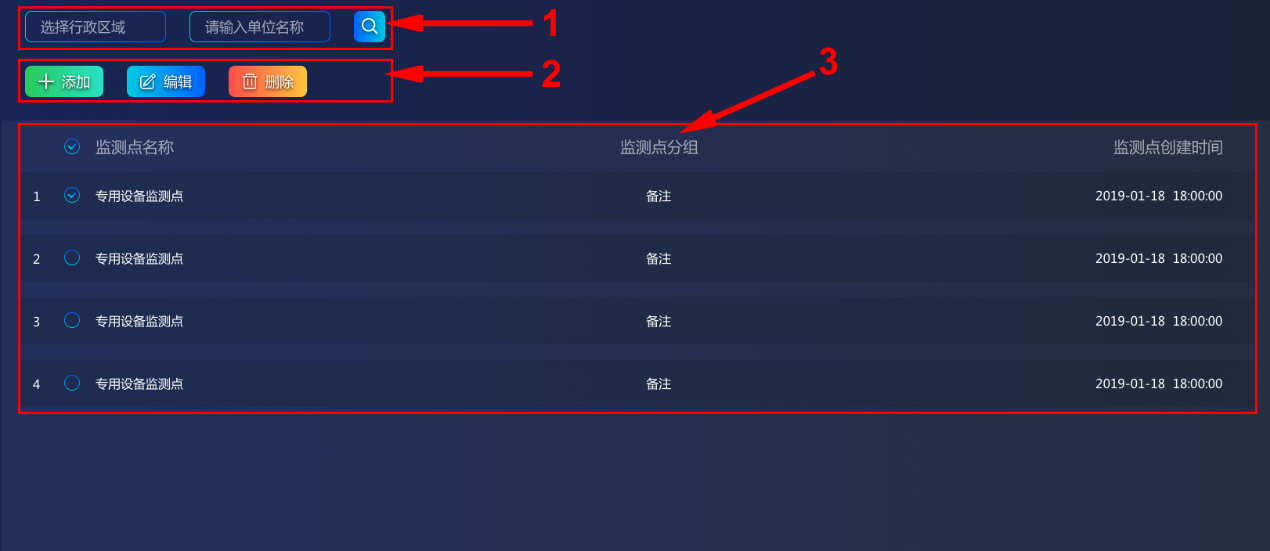

標識1為監測點搜索條件；
標識2為監測點的操作按鈕；
標識3為監測點數據列表；
錯峰生產管理
錯峰生產管理模塊是對停限產方案進行管理、對單位錯峰生產情況與方案的結合進行管理查看、對單位錯峰生產執行情況進行統計查看。

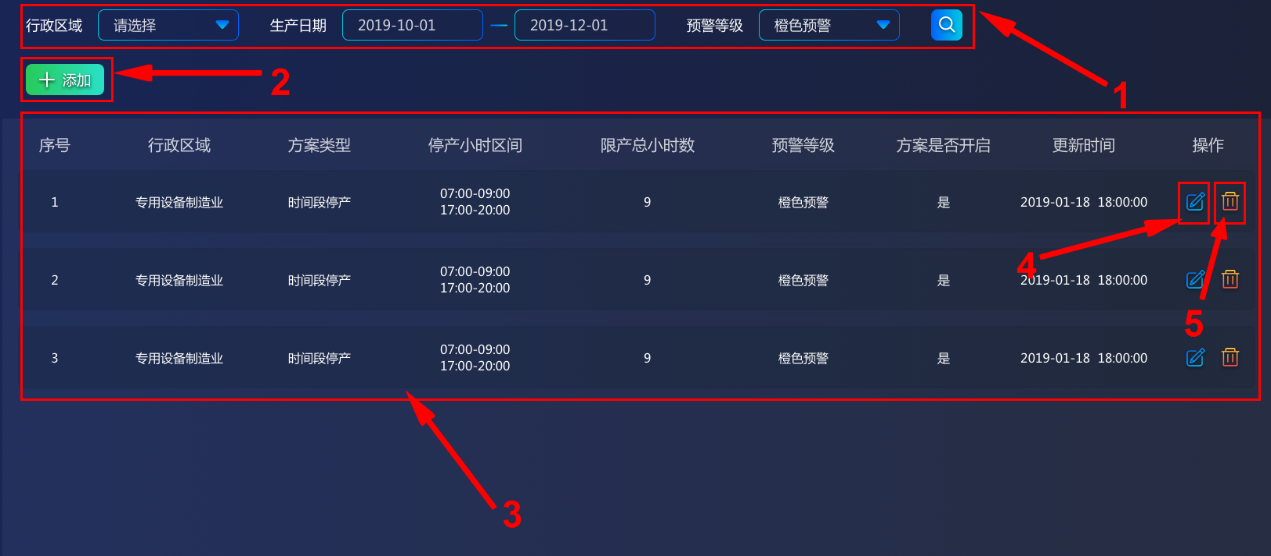

標識1為方案列表查詢條件；
標識2為方案添加按鈕；
標識3為停限產方案列表；
標識4為對應方案的編輯操作按鈕；
標識5為對應方案的刪除操作按鈕；
單位錯峰生產界面分析

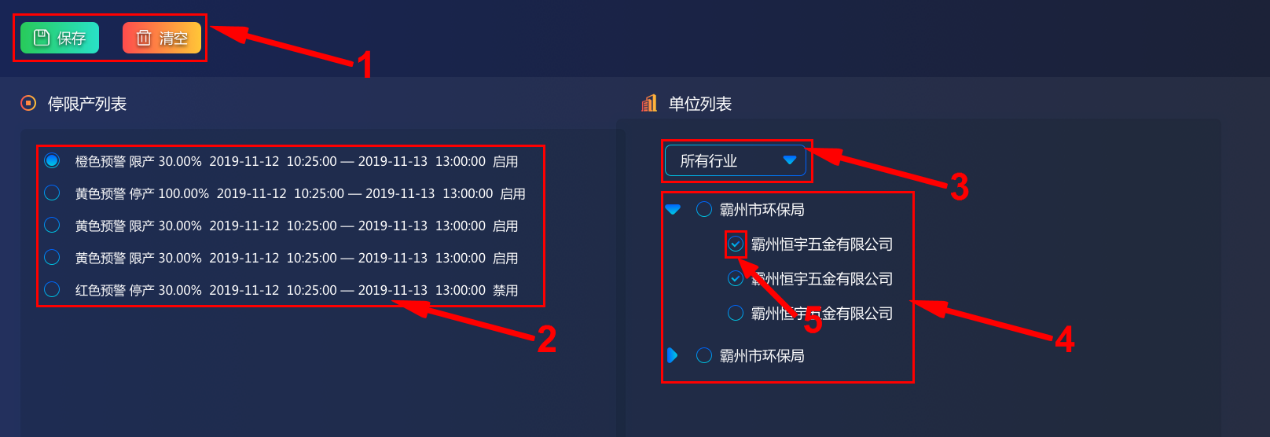

標識1為方案保存及清空按鈕；
標識2為停限產方案列表；
標識3為行業選擇下拉框；
標識4為方案對應的單位列表；
標識5為對單位的選中框；
單位錯峰生產執行情況界面分析

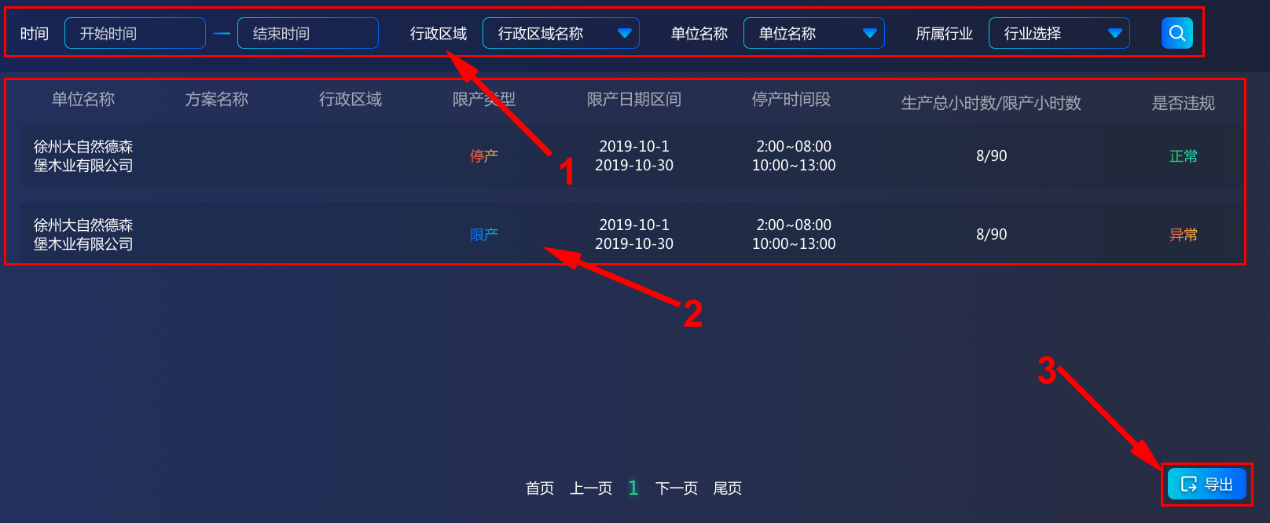

標識1為單位錯峰生產執行情況列表搜索條件；
標識2為單位錯峰生產執行情況數據列表；
標識3為數據導出按鈕；
產品介紹
監控中心采用多級管理模式，監測管轄區域內聯網單位的報警，故障及設施運行情況，針對性地對企業內的環保設施、設備運行狀況作出檢測控制，最大限度發揮環保設備的作用，提高使用效率，并為政府部門能夠動態掌握治污治理執行情況和異常預警提供支持。
LN6M-LIT4V3A3用電監控探測器
準確、實時地接收監測線路中的剩余電流、溫度、電流、電壓、功率、頻率、電度、故障電弧等變化信息，當監測線路發生異常時，能夠迅速發出報警信息并準確顯示故障原因，實現配電線路用電信息的監控與上傳
技術參數
|
工作電源 |
AC220V ±20%50Hz |
|
檢測范圍 |
單相/三相回路電壓、電流、功率、電度 |
|
檢測總有功功率、無功功率、功率因數、電流、電壓相位角、三相電壓、電流不平衡度、一路剩余電流、四路溫度測量 |
|
|
系統頻率、總有功電度、總無功電度、各相有功電度和無功電度測量與計算功能 |
|
|
正反向總有功電能、四象限無功電能累計；分時電能正反向總有功電能、四象限無功電能累計 |
|
|
正反向總有功最大需兩、正反向總無功最大需量及發生時間 |
|
|
各相/線電壓、電流、頻率、總/三相有功功率、無功功率、視在功率的最大/最小值及發生時間 |
|
|
電參量與繼電器關聯起來并進行越線告警控制，支持過流、零流、接地、低壓、過呀、低頻、過頻、底功率因數越線告警 |
|
|
電壓和電流諧波畸變率、電壓2~31次諧波分量占有率、電流2~31次諧波分量占有率、電流K因數、電壓基波有效值、電流基波有效值等測量與計算功能 |
|
|
溫度檢測 |
0~150°C，測量精度±1°C |
|
檢測精度 |
電壓及電流0.2級，其他0.5級 |
|
通訊方式 |
2G/NB-LOT通訊方式 |
|
使用環境 |
-20°C~60°C |
LNZK智能斷路器
集智慧用電、傳統斷路器、自復式過壓保護器、浪涌保護器、多功能電表儀表、智能照明模塊于一體，替代傳統斷路器，用戶通過遠程設置、查詢、遙控或定時開關、自動完成漏電保護功能自檢、分線路用電計量，故障實時報警等功能
技術參數
|
技術參數 |
功能說明 |
功能配置 |
|||||
|
額定電壓 |
3P、4P、4P帶漏保 AC380V/50Hz 1P、2P、2P帶漏保 AC220V/50Hz
|
可選型 |
|||||
|
額定電流 |
32A、40A、63A、80A |
可選型 |
|||||
|
電能計量 |
三相電能計量 |
|
|||||
|
參數測量 |
電壓U、電流I、功率P、功率因素PF等測量 |
|
|||||
|
控制 |
可通過APP或者Web端平臺進行遠程分合閘 |
|
|||||
|
通信 |
RS485、NB-Lot、無線WIFI等功能 |
|
|||||
|
短路保護 |
5In-10In，0.04S斷電保護 分段電流：Ics=Icn≥6KA
|
|
|||||
|
過載保護 |
額定電流Ln (A)
|
起始 狀態
|
檢驗 電流A
|
規定 時間T
|
預期 結束
|
檢驗 環節溫度
|
|
|
＞63A |
冷態 |
1.13In |
t≤2h |
不脫扣 |
30℃-35℃ |
||
|
≤63A |
t＜1h |
||||||
|
＞63A |
熱態 |
1.45In |
t≤2h |
脫扣 |
30℃-35℃ |
||
|
≤63A |
t＜1h |
||||||
|
≤32A |
冷態 |
2.55Ln |
1s＜1＜60s |
脫扣 |
30℃-35℃ |
||
|
＞32A |
1s＜1＜120s |
||||||
|
過欠壓 保護
|
額定電壓Ue |
閾值 |
動作類型 |
備注 |
|
||
|
380V |
U＞456V |
10s內斷路保護 |
|
||||
|
U＞430V |
APP平臺預算 |
|
|||||
|
U＜320V |
|||||||
|
220V |
U＞263V |
10s內斷路保護 |
|
||||
|
U＞250V |
APP平臺預算 |
|
|||||
|
U＜190V |
|||||||
|
功率限定 |
達到限定功率，5s后短路 |
|
|||||
|
自動送電 |
漏電自動檢測斷電5s后自動送電 |
帶漏保微斷 |
|||||
|
打火 |
線路接頭5秒內通斷至少10次打火斷電 |
|
|||||
|
過溫保護 |
過溫70度5秒報警，過溫90度1秒斷電 |
|
|||||
|
漏電 |
漏電30mA以內，0.1秒斷電 |
|
|||||
產品選型
|
額定電壓 |
額定電壓 |
AC380V/220V |
|
額定電流 |
輸入電流 |
80A、63A、40A、32A、20A、10A |
|
測量性能 |
符合標準 |
GB/T 19063.1、GB/T 16917.1 |
|
測量精度 |
有功電量1.0級 |
|
|
時鐘精度 |
誤差≤0.5s/d |
|
LN6I開口式電流傳感器
應用范圍：
1、配套LN6M-L1T4A3V3使用測量電流，交流220v、380v供電線路均可應用。
2、開合式互感器可在主電路不斷電的情況下，方便安裝。
外形圖、安裝尺寸和線圈圖：
產品選型
|
產品型號 |
輸入電流 |
精度 |
過載倍數 |
耐壓 |
容量 |
|
LN6I-63A |
63A |
1% |
<1.2倍 |
<1KV |
<1VA |
|
LN6I-160A |
150A |
1% |
<1.2倍 |
<1KV |
<1VA |
|
LN6I-250A |
250A |
0.5% |
<1.2倍 |
<1KV |
<1VA |
|
LN6I-400A |
400A |
0.5% |
<1.2倍 |
<1KV |
<1VA |
穿刺取電件
實現從電線（電纜）上取電，可刺透導線絕緣體，在配電線路不停電情況下，直接與電線連接，實現供電電源及采集電壓的獲取。
項目實施方案
(一） 施工總體部署
根據項目概況與特點，每個部分按下列步驟和施工進度要求實施：施工前期 調研、設備的采購、設備的安裝、系統的調試、竣工及驗收。
(二） 施工前期調研
電量項目設計人員與環保局進行設計聯絡，結合現場實際情況和有關的技術 要求進行系統的深化設計。
施工單位根據企業提供的供電系統圖，明確企業進線回路、企業內各饋電線 路，各回路名稱、電壓等級、功率、有無電表計量（電表型號、是否可以提供數 據接口、接口類型、通訊協議）、饋電線纜規格型號。
針對本項目各企業需要明確企業內部的總協調人、工藝負責人、電氣負責人。 總協調人負責施工單位、環保局、企業間的溝通協調，并協調企業內各相關部門 積極配合施工單位完成該項目。工藝負責人負責提供該企業的生產工藝、污染治 理工藝，詳細解釋各工藝的工作原理、工藝過程的主要設備。電氣負責人負責提 供該企業詳細的供配電情況，包括各進線、饋線、電壓等級、電流、功率、計量器具配備等。
查勘現場根據用電量調查表、電話逐一核實、并將核實的內容列出。施工單 位在企業相關人員的陪同下對需監控用電設備、用電監測設備擬安裝地點進行實 地勘察，包括用電設備的供配電情況、負荷情況、產量情況、電壓、電流、功率 等，確認安裝地點是否具備安裝條件。
(三）電量設備的安裝
1) 到達現場，確定企業車間配電間主要用電設備的點位并統計電量采集模 塊的數量、配電柜內安裝位置。
2) 根據前期調查表確定高壓設備通訊接口位置以及低壓設備斷路器出線是 銅排還是電纜連接（設備是電纜連接，安裝位置是斷路器出線端，設備是銅排連 接，安裝位置在接觸器出線端下方）。
3) 在現場電氣人員跟隨下，做好相應保護措施，進入配電間進行電量模塊 安裝，安裝完成后，通電測試設備是否正常工作，電量模塊通訊指示燈是否工作。 并與平臺端確認數據是否上傳。
4) 進入每個企業，每處現場實施地點，均要做好標記，設備安裝的型號規 格以及數量，每個電量模塊的設備地址以及安裝位置，嚴格按照標準施工，對于 帶電施工作業問題，每個現場必須要有企業電氣人員、工藝人員跟隨，確保安裝 過程中不會出現任何問題。
(四） 安全措施
由于電量模塊安裝企業數量眾多，每家企業電氣裝置差異性較大，對于進入 現場施工必須按照標準進行施工，提前和企業電氣專業人員溝通高低壓設備情況。 進入施工場地，必須佩戴安全帽，現場配電間接線，必須帶絕緣手套、絕緣膠鞋， 現場必須有至少一名企業電氣人員跟隨，做好一切安全措施，保證整個項目順利 進行。
安全就是企業的經濟效益。只要有施工活動，就一定會伴隨著安全問題。項 目經理部堅持“以人為本”的理念，貫徹“安全第一、預防為主”的方針，依 法加強安全生產管理，進一步落實安全生產的各項規程、標準，作為項目經理， 必須把安全作為頭等大事來抓，有高度責任感，牢固樹立“生產必須安全，安全為了生產”的觀點，做到常抓不懈。
安全管理目標：
1) 現場杜絕重傷、死亡事故的發生；
2) 場內的安全隱患整改率保證在規定時限內達到100%，杜絕現場重大隱患 的出現；
3) 場內不發生火災火警事故，隱患整改率保證在規定時限內達到100%。
4) 嚴格遵守企業安全施工標準，制度。
(五）系統調試
每家企業電量設備安裝完成后，及時與平臺及嵌入式人員聯系，并觀察數據 傳輸是否穩定，每個點的數據是否與現場與之對應，并與企業人員溝通，做好記 錄。
(六）竣工及驗收
所有企業端設備安裝調試完畢后，經數據優化征得環保局認可后進行項目整 體竣工驗收，實施單位與環保局雙方進行正規的竣工驗收流程。
運營維護
項目調試完成后，系統提供1年免費運維，數據上傳至平臺，運維人員可以 遠程實時監控各用電設備負荷變化，無需到現場檢查設備，節省人力物力，平臺 根據大數據自動判定企業生產排污狀況，并自動存儲記錄。
總體規范
1) 建立工作制度，做好人員安排、日常巡檢、故障解決等各項記錄，保證 文檔資料的齊全。
2) 有規范的人員管理、巡檢規程、故障解決措施等滿足工作要求的規章制 度，并嚴格貫徹實施。
3) 每日對電量采集模塊工作狀態和數據上傳情況進行監視，發現故障第一 時間進行響應，發現故障限時24小時到達現場。
4) 每日對環保局企業電量智能管控系統平臺進行日常監視，對每個在線監 控?cái)?shù)據質量做好監視與分析，一旦發現異常要及時匯報。
5) 軟件平臺出現故障24小時內修復。
6) 對現場電量檢測模塊做好運行統計與監管維護，定時清理數采儀內部的 緩存數據及Log文件。
7) 配合好委托單位的日常工作，如迎接上級檢查、解答專家提出的疑問等。
8) 認真履行工作職責，并由委托單位按照管理考核規定進行管理和考核。
行為規范
1) 遵守用戶的各項規章制度，嚴格按照用戶相應的規章制度辦事。
2) 與用戶運行維護體系其他部門和環節協同工作，密切配合，共同開展運 維工作。
3) 出現疑難技術、業務問題和重大緊急情況時，及時向負責人報告。
4) 現場運維服務人員要精神飽滿，穿著得體，談吐文明，舉止莊重。語言 清晰明了，語氣和善。
5) 遵守保密原則。對被支持單位的網絡、主機、系統軟件、應用軟件等的 密碼、核心參數、業務數據等負有保密責任，不得隨意復制和傳播。
服務支持規范
運維服務人員要做到耐心、細心、熱心的服務。工作要做到事事有記錄、事 事有反饋、重大問題及時匯報。嚴格遵守工作作息時間，嚴格按照服務工作流程 操作。
1) 現場運維服務人員應著裝整潔、言行禮貌大方，技術專業，操作熟練、 嚴謹、規范；現場支持時必須遵守用戶單位的相關規章制度。
2) 現場運維服務人員在進行系統操作時必須在保證數據和系統安全的前提 下開展工作。
3) 現場運維時出現暫時無法解決的故障或其他新的故障時，應告知用戶并 及時上報負責人，尋找其他解決途徑。
4) 故障解決后，現場支持工程師要詳細記錄問題的發生時間、地點、提出 人和問題描述，并形成書面文檔，必要時應向用戶介紹故障出現的原因及預防方 法和解決技巧。
運營維護服務內容
由于電量監測系統運行過程中數據可自動上傳，運行過程中可能會出現一些 問題導致數據中斷，無法正常上傳至平臺，通過分析有以下幾種情況：
1、互感器硬件設備損壞，建議更換互感器；
2、電量采集模塊故障，通訊指示燈不亮，更換采集模塊；
3、電量模塊集中器故障，更換硬件或者斷電重啟；
4、數采儀端收不到數據（除以上1/2/3項情況外），可能是信號弱，或者數 采儀故障，重啟數采儀或者移動天線位置。
運營服務內容包括如下：
♦建立嚴格的現場設備維護服務流程，對維護人員進行專業化培訓；
♦每日對檢測設備工作狀態和數據上傳情況進行監視和維護，發現故障及時 記錄、解決并匯報相關負責人；
♦每日檢查系統數據上傳情況，及時發現、處理數據傳輸中的問題；
♦每周對數據上傳情況進行檢查，對數據的連通率進行統計；
♦每月對電量監測設備例行現場巡檢；
♦對傳輸狀態異常的電量監測設備進行不定期的現場巡檢；
♦免費并及時升級現場監測設備的通訊軟件；
♦免費并及時更換電量監測設備的損壞部件。
♦安全檢查有無黑客登錄電量監測設備；
♦檢查電量監測設備的網絡通訊情況、網絡流量、傳輸率、丟包率、網絡阻 塞狀況；
♦解決設備維護期間的數據缺損補發問題；
♦定期開箱清掃灰塵；
♦當儀器通訊協議改變時，及時調整電量監測設備的通訊協議；
♦通過監控電量監測設備及時發現監測儀器的工作是否正常；
♦通過監控電量監測設備及時發現通訊網絡是否正常工作；
♦對每套電量監測設備建立維護檔案；
♦及時更新、升級電量監測設備軟件，保持其先進性；
♦及時維護、更換電量監測設備的損壞部件，確保其穩定可靠運行；
應急服務響應措施
針對本項目制定了詳盡的設計、應急處理預案，整個流程嚴謹而有序。但是， 在服務維護過程中，意外情況將難以完全避免。下面，我們將對項目實施的突發 風險進行詳細分析，并且針對各類突發事件，設計了相應的預防與解決措施，同 時提供了完整的應急處理流程。
2.突發事件應急策略
系統運維應急方案是對中斷或嚴重影響業務的故障，如宕機、數據丟失、業 務中斷等，進行快速響應和處理，在最短時間內恢復系統，將損失降到最低。在 系統維護過程中，突發事件的出現將是很難完全避免的，針對這種情況，設計了 完善的突發事件應急策略。
系統巡檢人員要定期規范檢查電量監測設備的運轉情況。對發現的問題在報
各級負責人的同時，要協調相關資源分析問題根源，確定解決方案和臨時解決措施，避免造成更大的影響。問題得到穩定或徹底解決后，要形成問題匯報，避免 以后類似重大緊急情況的發生。
對發現的問題在報負責人的同時，要協調相關資源分析問題根源，確定解決 方案和臨時解決措施，避免造成更大的影響。問題得到穩定或徹底解決后，要形 成問題匯報，避免以后類似重大緊急情況的發生。
當獲悉出現突發事件時，技術支持人員可以立即獲取相應的應急策略，并綜 合用戶方的具體情況，給出相關解決方案，然后在第一時間以電話、郵件支持或 現場服務的方式幫助用戶解決問題，盡最大努力減小突發事件對用戶日常應用的 影響。
在故障恢復后，我們會建立維護檔案，記錄維修過程中的重要細節，以便用 戶清晰地掌握設備運行狀況，以便能快速地幫助用戶恢復業務。維護結束后，工 程師將與用戶就故障發生的細節問題做技術交流和經驗分享，讓用戶對系統故障 心中有數，避免故障再次發生。
