LNE余壓監控系統簡介
實時采集監控高層建筑中樓梯前室和走廊、疏散樓梯和走道之間的壓力差變化,，當防煙樓梯間或前室余壓值達到超壓監控值時,，余壓探測器發出報警信號，余壓控制器打開加壓風機風管上的旁通閥泄壓,。余壓回落到正常區間值后,，余壓探測器發出信號，余壓控制器關閉旁通閥,，通過控制旁通泄壓閥的開啟,，保持余壓值穩定在規范要求的區間值內，保證發生火災時,，煙霧不向疏散樓梯擴散,，從而保證疏散人員的安全，并能及時撤離,。
嚴格貫徹相關的國家標準
中華人民共和國國家標準 GB50016-2014《建筑設計防火規范》
中華人民共和國國家標準 GB50045-95《高層民用建筑設計防火規范》
中華人民共和國行業標準 JGJ-16-2008《民用建筑電氣設計規范》
中華人民共和國國家標準 GB1251-2017《建筑防煙排煙系統技術規范》
標準摘要
中華人民共和國國家標準 GB50045-95《高層民用建筑設計防火規范》
8.3.1 下列部位應設置單獨的機械加壓送風的防煙設施：
8.3.1.1 不具備自然排煙條件的防煙樓梯間,、消防電梯間前室或合用前室。
8.3.1.2 采用自然排煙措施的防煙樓梯間,，其不具備自然排煙條件的前室,。
8.3.1.3 封閉避難層（間）。
8.3.6 機械加壓送風的防煙樓梯間和合用前室,，宜分別設置送風系統,，當必須共用一個系統時，應在通向合用前室的支風管上設置壓差自動調節裝置,。
8.3.7 機械加壓送風機的余壓,，除計算最不利環管道壓頭損失外，尚應有余壓,。其余壓值應符合以下要求：
8.3.7.1 防煙樓梯間為40Pa到50Pa
8.3.7.2 前室,、合用前室,、消防樓梯間前室、封閉避難層（間）為25Pa至30Pa,。

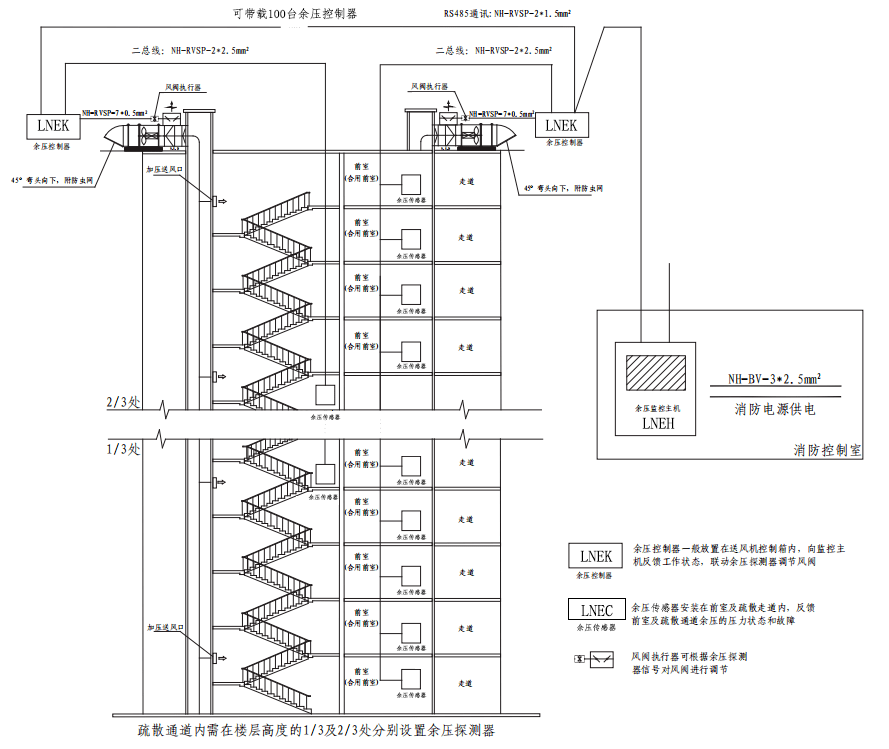

樂鳥LNE余壓監控系統的組成
-
LNEH 余壓監控主機
LNEH 余壓監控主機安裝于消防中控室內部可以對整個系統進行實時監控,，通過二總線連接到LNEK余壓控制器
-
LNEK 余壓控制器
LNEK余壓控制器實時的讀取LNEC余壓傳感器的余壓值和報警值
-
LNEC 余壓傳感器
LNEC余壓傳感器的余壓值和報警值
-
LNEF 泄壓閥執行器
通過 LNEF泄壓執行器對風機進行泄壓，LNEK余壓控制器可以不連接LNEH余壓監控主機直接形成小系統使用,。
LNEH 余壓監控主機
余壓監控系統的主機，通常安裝在整個建筑的消防控制室,。余壓監控主機采用壁掛式安裝,，嵌入式操作系統，標配余壓監控軟件,，觸摸屏操作,，與余壓控制器連接，實現實時監控,、存儲,、查詢、打印及遠程控制,。當火災發生時,，第一時間發出聲光報警提醒消防控制室對災情和整個余壓監控系統的關注。
產品特點
產品選型
|
型號 |
規格 |
通訊方式 |
尺寸 |
安裝方式 |
|
LNEH-100 |
可帶100臺LNEK |
二總線1組 |
340mm*430mm*125mm |
壁掛 |
|
LNEH-200 |
可帶200臺LNEK |
二總線2組 |
340mm*430mm*125mm |
壁掛 |

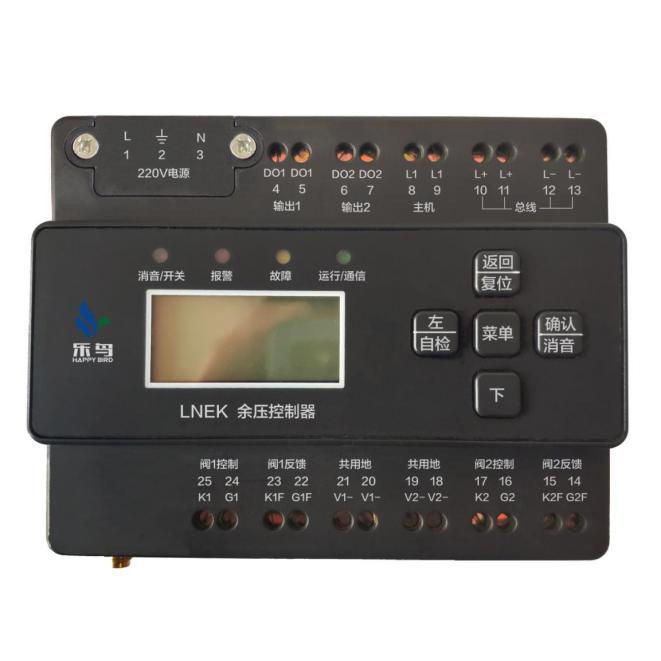

LNEK 余壓控制器
配接LNEH余壓監控主機,，通過二總線連接余壓傳感器獲取系統的余壓,，將余壓數據和設備進行狀態，反饋LNEH余壓監控主機,。另外可通過NB-IOT無線方式將反饋數據上傳云平臺,，可不連接余壓監控主機（LNEH）直接形成小系統使用，保證系統的先進性和穩定性,。
產品特點
4,、監控疏散通道上余壓傳感器,、調節壓差在安全范圍內，
LNEC 余壓傳感器
當火災發生時,，余壓探測器內部的微壓差變送器能探測到極為精確的壓力變動，并將前室和樓梯間之間的壓力差通過液晶顯示屏顯示,，當壓力差超過既定壓差時,，余壓探測器會第一時間閃爍泄壓報警紅燈，并將數據傳輸給消防余壓控制器,，打開泄壓閥,。
余壓值標準：
1、防煙樓梯間為40Pa到50Pa,；
2,、前室、合用前室,、消防樓梯間前室,、封閉避難層（間）為25Pa至30Pa。
產品特點
