研發背景
隨著學生用電需求的多樣化和管理理念的轉變，“以人為本”的管理要求逐漸凸顯，傳統用電管理辦法已無法滿足當前多元化的需求。學生使用的用電設備日益增多，從手機、電腦、電器，不僅加大了電力負荷，也帶來了更多安全隱患。
北京市教委對此問題高度重視，并在《北京日報》上明確要求所有未安裝帶有惡性負載識別裝置的學生宿舍都需安裝相關設備，以提升安全用電管理水平。次日，北京市教委又在《新京報》上重申了這一點，強調各高校應盡快安裝此類裝置，以確保學生用電安全。
此外，國家對于高校火災隱患整改提出了明確要求。2009年12月7日，中華人民共和國教育部和中華人民共和國公安部聯合發布了第28號令——《高等學校消防安全管理規定》。其中第三十二條規定，對于不能及時消除的火災隱患，隱患單位必須及時向?qū)W校及相關單位的消防安全責任人或消防安全工作主管領導報告，并提出整改方案。這一規定進一步強化了高校在消防安全管理方面的責任。
系統介紹
LNS 系列辦公建筑能耗分項計量與監控節能系統是按照《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據傳輸技術導則》設計的一款產品，該系統能為辦公建筑提供準確的能耗分項計量數據，同時能對所控設備進行定時或臨時啟停。該系統從技術上實現了國家號召的分項計量，能對建筑的能耗進行在線監測和動態分析，從而達到節能的。

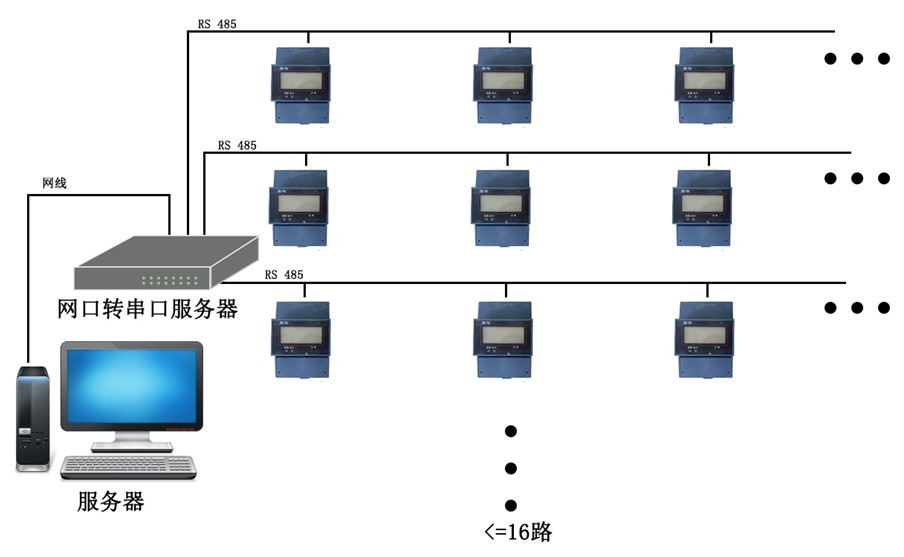

系統組成
-
靈活的管理
模塊靈活的管理功能
-

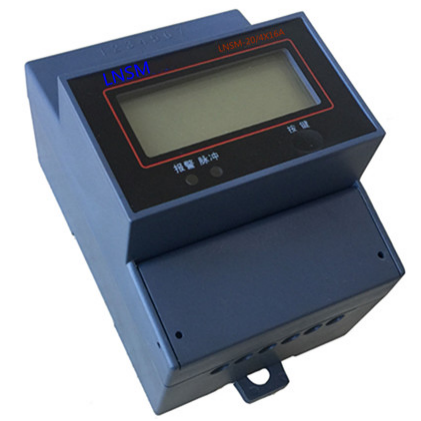

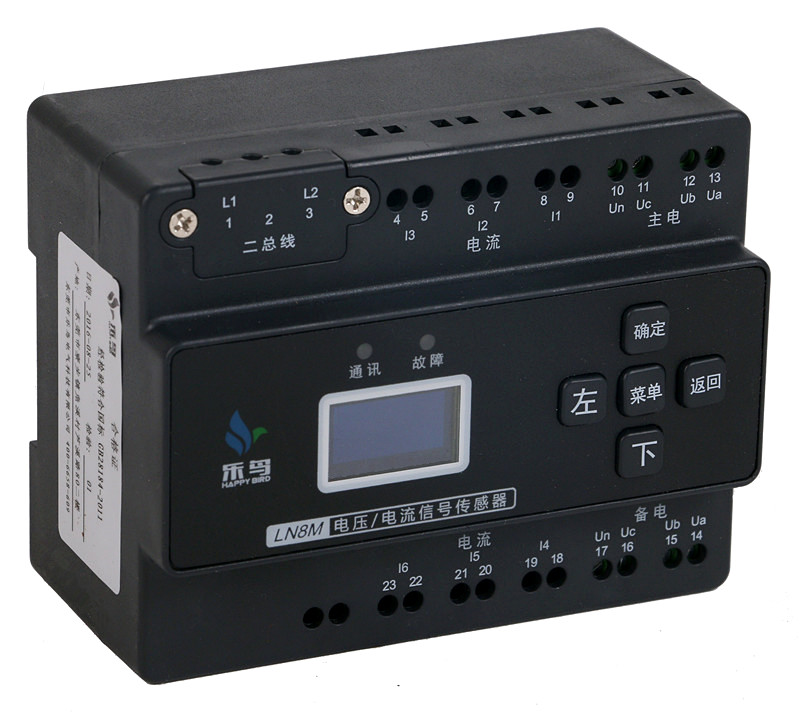

宿舍智能管理模塊

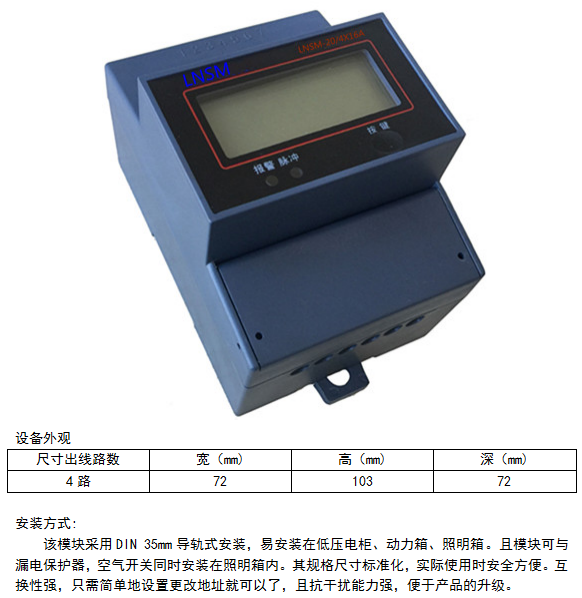

LNSM 20A/2-4x16A,為一路220v 20A交流電源輸入，2~4路16A開頭輸出的綜合智能模塊。
-
通訊管理機
LNSW 是實現RS485轉換成以太文傳輸?shù)木W(wǎng)絡通訊轉換器。
-
中控主機
LNSH，是宿舍管理員管理操作終端設備，設置在管理員處，具備管理員權限；可以實現開頭燈、售電、違章用電處罰等操作，是中心處理機，
系統功能
-
負載安全限制
該系統具有識別惡性負載、超功率自動斷電功能，惡性負載、超功率去掉后，系統自動恢復供電
-
負載安全限制
該系統具有識別惡性負載、超功率自動斷電功能，惡性負載、超功率去掉后，系統自動恢復供電
-
動態功率保護
一個總功率保護限制閥值會按照設定的程序在特定的觸發條件觸發下而變化的一種精心化管理保護方法，其觸發條件可以是時間，也可以閉合的回路數
-
一路輸入、二~四路輸出
可以方便的實現宿舍管理要求，輸出分別對應照明、空調、插座、衛生間的供電回路；通過管理系統可實現分時或分季節對照明、空調、衛生間的供電
-

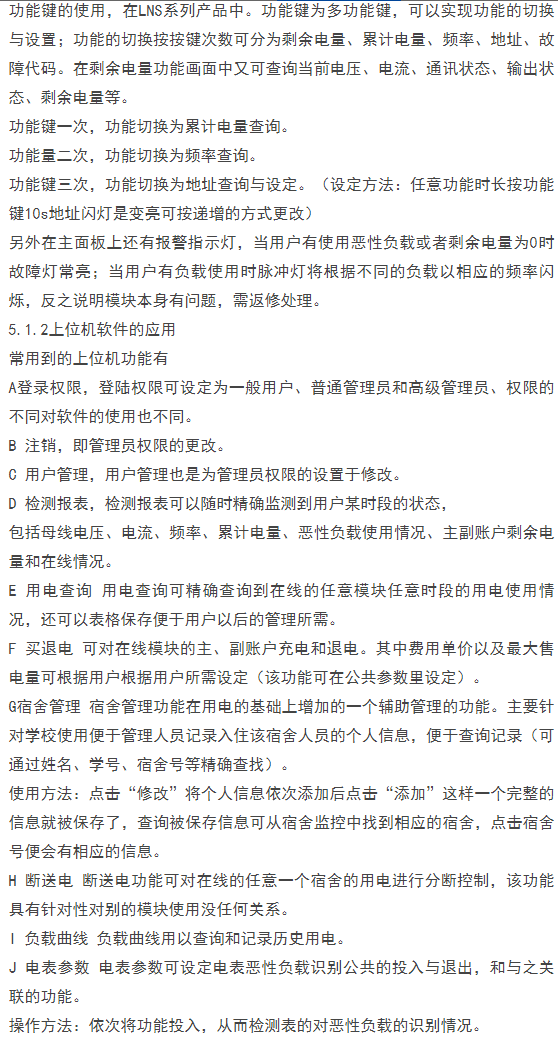

強大管理軟件
強大的管理軟件及主要功能特點
-
實現預付費、免用IC卡
集群式智能電表改變常規的刷卡方式，采用單片機控制，無需IC卡
-
一室一表、單元計量電費
當學生房間用電時，計量模塊通過采集的脈沖來計量用電量，單室單表，其精度達到1.0級。
-
預購電量、無費斷電
學生用電須先購電，計算機管理系統自動將數據發送到購電房間。當電量為零時，系統自動切斷該房間供電，購電后系統自動恢復供電。
數據與設置
- 通用技術與數據
模塊參數
|
產品型號 |
LNSM |
|
防護等級 |
IP40 |
|
工作環境溫度 |
（-25℃至55℃） |
|
儲存環境溫度 |
（-40℃至70℃） |
|
工作電壓 |
AC220—240V 標稱電壓的 -20% --+15% |
|
最大電流 |
20A |
|
外殼材料 |
上部：聚碳酸脂 下部：玻璃纖維增強聚碳酸脂 |
|
功率 |
電流電路：0.004VA 電壓回路：1.8W |
|
功能特性 |
計量、控制、限制、管理 |
RS485通訊線的選型
屏蔽線的選用參見附表
|
通迅距離 |
設備數量 |
通訊線規格 |
|
1—400m |
1—32 |
0.5mm |
|
400—800m |
1—16 |
0.5mm |
|
400—800m |
17—32 |
0.75mm |
|
800—1200m |
1—8 |
0.5mm |
|
800—1200m |
9—21 |
0.75mm |
|
800—1200m |
22—32 |
1.0mm |
4.1、智能模塊由原包裝箱中取出進發現內包裝或外殼損傷，不要對該模塊進行安裝、加電，請與本公司技術服務部門聯系。
4.2、安裝模塊需有經驗的電工或?qū)I(yè)人員，并確定讀完本手冊。
4.3、智能模塊應安裝在室內通風干燥的地方，可采用多種安裝方式；
4.4、在有污穢及可能損壞機構的場所，智能模塊應安裝在保護柜內。
4.5安裝接線時應按照模塊測面的接線圖或本說明書上下相應接線圖進行接線。
4.6、安裝通訊線時必須使用RVSP雙絞屏蔽線。（采用雙絞屏蔽線有助于減少和消除兩個485通訊之間產生的分布電容以及來自于通訊周圍產生的共模干擾。）

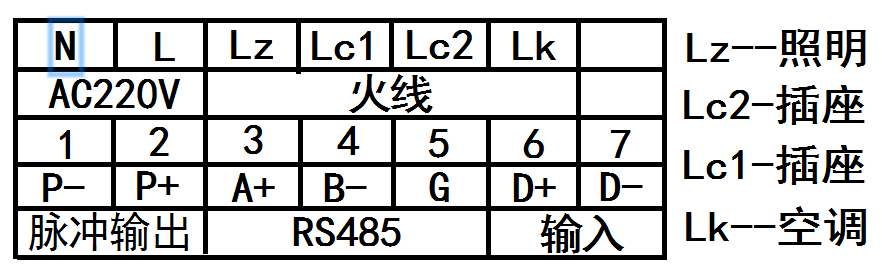

附接線說明圖

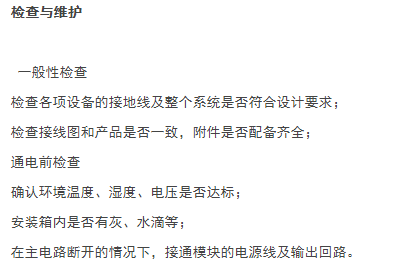

故障處理與檢修維護
故障處理：
常見的故障分析和簡單的處理方法
1聯機通迅失敗，當通訊聯機失敗模塊將不受軟件管理但仍保持原來的狀態。
方法：檢查地址是否為重復地址，重復地址將會導致整條線路通訊異常；或者檢查通訊異常；或者檢查通訊線的連接，錯誤的連接不僅會導致通訊失敗還可能導致整條線路通訊信號損壞。
2故障報警，故障報警一般為兩個原因。第一模塊剩余電量為零，第二模塊輸出回路功率超限。
方法：當剩余電流為零時，及時通過上位機軟件“買、退電”功能中購買。當為功率超限時，說明有惡性負載使用，請及時斷開惡性負載。
