一,、建設背景

隨著智能化,、信息化、智慧型產業不斷的發展,，智能化設備在各行業的廣泛應用,，作為基礎支撐的用電管理系統也越加重要。

根據安全管理,、安全運營的雙重需要,，用電將實現三個轉變：

• 由傳統的粗放管理向精細管理轉變；
• 由被動管理向主動管理轉變,；
• 由經驗型管理向現代科技型管理轉變,。

二、系統設計原則

規范性：本系統是一個嚴格的綜合性系統，在系統的設計與施工過程中參考各方面的標準與規范,，嚴格遵從各項技術規定,，做好系統的標準化設計與施工。

先進性：在投資費用許可的情況下,，采用先進的技術和設備,，一方面能反映系統所具有的先進水平，另一方面又使系統具有強大的發展?jié)摿?，以便該系統在盡可能的時間內與社會發展相適應,。

可靠性：采用成熟的技術，提高系統的可靠性與易維護性,。

安全性：對于安全防范系統,，其本身的安全性能不可忽視，系統設計時,，采取多種手段防止本系統各種形式與途徑的非法破壞,。

可擴充性：系統設計時充分考慮今后的發展需要，系統具有預備容量的擴充性,。

三,、設計依據

JGJ16-2008  民用建筑電氣設計規范

GB/T50314-2012  智能建筑設計標準

GA/T70—2004中華人民共和國公共安全行業標準

GB50258-96 電氣裝置安裝工程1KV及以下配線工程施工及驗收規范

GB50168-2006電氣裝置安裝工程電纜線路施工及驗收規范

GB50169-2006電氣裝置安裝工程接地裝置施工及驗收規范

GB50198-2011 民用閉路監視電視系統工程技術規范

GA/T75-94 安全防范工程程序與要求

GA/T74-2000  安全防范系統通用圖形符號

JGJ46-2005施工現場臨時用電安全技術規范

GB2887-2001 《電子計算機場地通用規范》

GB50174-2008《電子信息系統機房設計規范》

四、煤礦用電狀況分析

 煤礦是一個特殊的企業,，電是煤礦生產所用的主要?jiǎng)恿υ?，用電安全關系到煤礦的安全生產，一旦發生電事故,，輕者影響了礦井生產,，嚴重的會對礦井安全和工人生命構成嚴重的威脅。煤礦井下的水,、火,、瓦斯、煤塵,、頂板等五大自然災害都可能因電氣事故而釀成,，因此，必須采取有效的防范措施,，確保供電的安全,。

井下供電與地面供電相比，其特殊性表現為：

1. 井下環境惡劣,，條件復雜,，供電線路和設備敷設、安裝,、運行在狹窄,、陰暗,、潮濕、高溫的井巷中或條件復雜多變的采掘工作面中,，經常受到水淋,、水淹、巖石冒落,、煤壁坍塌,、義務擠壓、行車碰撞等危險因素的威脅和傷害,，而引發電氣事故,。由于處在有瓦斯、煤塵燃爆危險環境中,，如遇電火就可能引發火災或爆炸事故,。礦井空氣潮濕、臟污,、高溫,、流通性較差，對電氣設備安全運行不利,。
2. 設備線路布置分散,、分布面廣，不便管理和控制,。
3. 采掘設備及線路移動頻繁,，條件多變，不利于安全運行,。
4. 采掘線路均采用電纜,，排列集中，懸掛困難,，故障查找不易,。
5. 井下電氣設備多采用隔爆型,。其突出特點是笨重,、搬運困難、開閉不便,、直觀性差,、維修復雜。

總之,，井下供電的環境是惡劣的,，條件是復雜多變的，設備是特別的,，運行是困難的,，我們必須正視這些情況,，進而采取對策和措施，才能實現井下供電安全運行,。

由井下電氣故障直接引發的不安全事故,，其類型主要有：

1. 電火引燃的礦井火災。
2. 電火或高溫引發的煤塵瓦斯燃燒和爆炸災害,。
3. 電弧或高溫?zé)龎脑O(shè)備,。
4. 人身觸電。
5. 電氣故障使設備不能運行,。

五,、系統整體概況

5.1系統介紹

通過對煤礦用電現狀的綜合分析，我們認為應該從智能化管理,、安全用電,、節能用電三方面為切入手，充分利用現代智能化,、信息化的技術手段與科學化的管理手段相結合,，綜合治理、規范用電,、安全用電,，向科技要管理、要安全,，確保人身,、財產不受安全隱患威脅，盡最大可能杜絕火災事故的發生,。



產品使用效果
1.產品的 基本功能	剩余電流監測保護(漏電保護): 在線監測線路的剩余電流,，可以根據線路正常漏電流的大小人工設定報警動作電流。對裝設二級或多級剩余電流保護的場所,，采用不同的剩余電流動作電流及延時動作的方法來實現保護的選擇性,。
	溫度監測保護： 通過溫度傳感器可監測配電箱、線纜或線纜連接處的溫度,，超過溫度報警設定值時報警或跳閘,。溫度傳感器的安裝必須固定穩定，防止跌落造成線路短路,。
2.產品具有的延展功能	過流監測保護： 通過電流采樣電路測量三相電流的真有效值,，當測量值超過設置的過流報警設定值，延時一定時間,，執行報警或者斷開斷路器操作,。
	過壓、欠壓保護： 探測器實時檢測進線電壓,，當進線電壓超過報警設定值(過壓)或低于報警設定值時(欠壓)自動報警,。
	缺相保護： 為防止線路因缺相導致用電設備不能正常工作,，本系統根據監測電壓有效值自動判斷缺相報警，發出報警信號,，或發出指令使斷路器跳閘,。
	繼電器輸出功能： 剩余電流保護及過壓過流等保護可驅動繼電器輸出。當繼電器執行方式設置為報警時,，報警發生時,，繼電器做電平輸出；當繼電器執行方式設置為跳閘時,，跳閘發生時,，繼電器為脈沖輸出。
	故障檢測： 探測器可以自動檢測與傳感器之間的連線是否有短路,、斷路等故障發生,，檢測到故障發生時發出聲光報警信號。
	設備的自檢功能： 探測器具備自檢功能,，當設備安裝接線完畢,，通電工作前必須進行自檢。自檢可以簡單檢測探測器本機的功能,。探測器上電自動進行檢測,，可檢測顯示設備各部分運行狀態。當設備檢測完全通過,，自動退出檢測狀態進入運行狀態,。設置的自檢按鍵，按動該鍵系統進入自檢狀態,，歷時10s左右,，然后自動退出，自檢結果可通過通訊讀取,，自檢完成恢復到自檢前狀態,。自檢時，指示燈及數碼管各段字符經歷全亮,、全滅等狀態,。

24小時值守監測服務：

序號	評價項	評價內容
1	監測軟件 的使用效果	1、自有用電安全動態監測軟件專利著作權,，
		2,、安裝點位實時地圖網格中熱力點分布顯示，可選擇顯示單位名稱,，檔案底數清；
		3,、三級預警設置,，值守人員操作明確化,；
		4、云平臺,，數據傳輸速率快,，按不同級別網格設置分平臺經濟便捷；
		5,、根據不同場所特性設置相應預警值,，個性化預警服務，效果佳,；
		6,、平臺自動生成單位用電安全預警日分析，周分析報表,，建議整改措施,，形成類比，讓領導直觀掌握用電安全形式,；
2	接到異常情況時擬采取的措施	1,、電壓不在187V-242V范圍、剩余電流超過300mA,，形成“自動推送一般預警”,，云平臺PC端、移動端自動推送警情,；
		2,、剩余電流超過500mA、電流超出斷路器額定電流值,，形成“短信通知危險預警”,，增加電話通知負責人警情措施；
3	反映速度	1,、獨立大容量大帶寬云服務器,，每隔180秒更新一次數據，平臺傳輸速率快,；
		2,、專業值守人員加具有專業資質技術人員，重大警情立即反應到達現場進行排查整改,，提供確切數據報表和專業整改方案,；

5.2系統特點

系統選型高起點：系統以集散模式構建，實現遠程集中管理,，分布式運行,。

系統高可靠性：工業級設計，網絡化與嵌入式相結合以及容災備份等安全措施,。

系統運行管理方便：軟件系統中文化,、操作方便,。

輸出口控制配套器件：采用施耐德、正泰等大品牌設備并結合當前最先進的技術,。

系統可擴展性能強：模塊化結構有利于擴容和擴展,。

投資少：系統選型具有高性能價格比。

建設時間短：在較短時間內完成系統的安裝調試,。

維護方便：模塊化結構,，并具備專家自診斷功能。

靈活性：提供完善的接口,，方便其它平臺對接,。

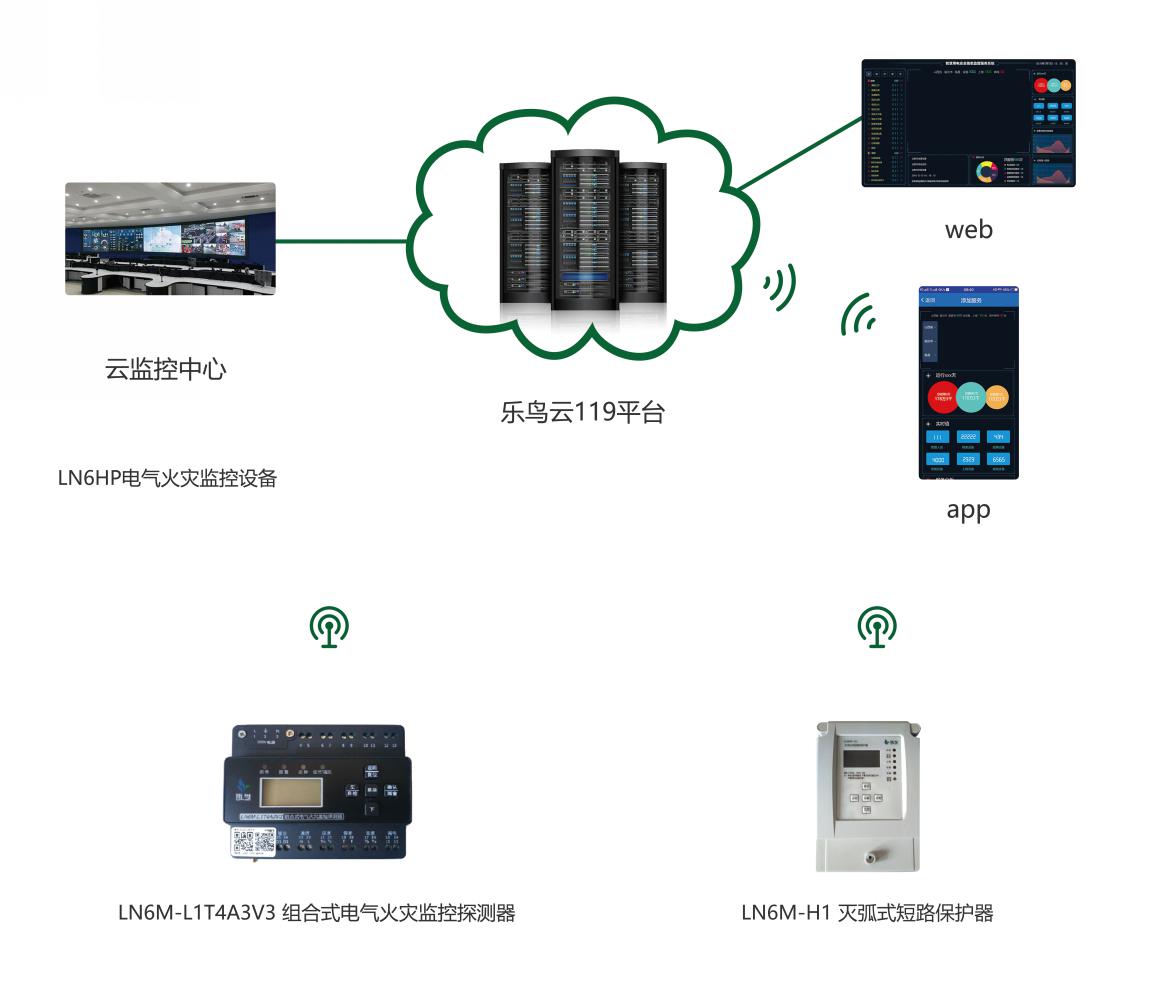

5.3系統架構

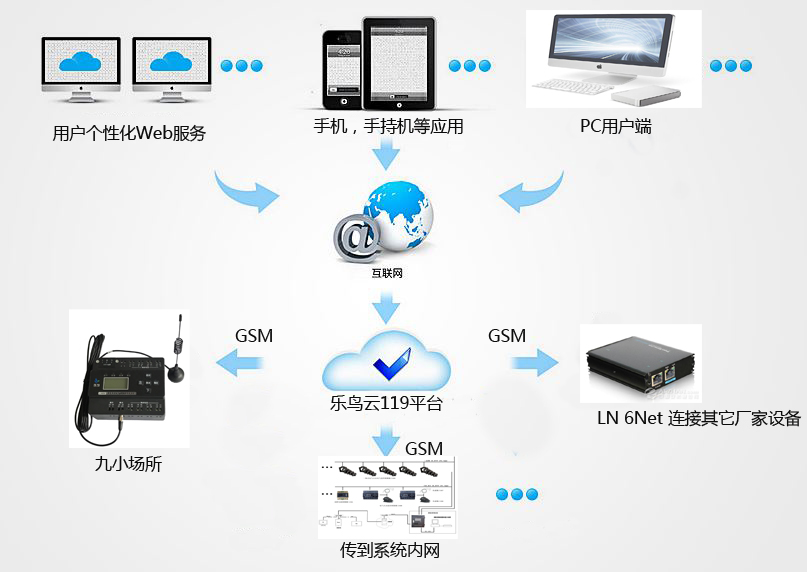

5.3.1  網點系統架構







5.4系統功能

21. 用電線路實時監測預警管控

過載監測：根據線路和接插件標稱功率，設定每條回路預警和最高負載值,，系統根據實時電流監測,，判斷是否過載，減少火災隱患,。

異常監測：根據不同負載類型和時段,，設定每條回路電流異常預警和斷電值，當電流異常變化達到設定值,，產生報警或斷電,。

溫度監測：根據接插件部位或線路溫度，對過溫現象實時監測,，設定預警和斷電值,，當系統監測溫度達到設定值時，進行預警或斷電,。

漏電監測：設定漏電電流預警和斷電值,，當系統監測到漏電電流高于設置值時，啟動跳閘保護,。

故障電弧檢測：設定故障電弧次數報警值,，在配電線路終端安裝故障電弧斷路器是及時發現電弧并切斷電路，有效減小電弧造成損失的措施,。

21. 回路閃聯監測預警斷電

系統通過實時監測電流變化,，根據電流強度和高頻率波動，判斷是否存在快速連續性閃聯現象,，設定預警和斷電值,，防止插座插排及用電設備出現高強度高頻率打火，引發火災,，減少火災隱患,。

21. 配電線路斷電預警

系統可對前端用電回路狀態能明確判斷，從而減輕現場復核警情的壓力，與視頻監控聯網系統相結合,，對前端報警進行輔助性判斷,，減少現場出警復核的次數,，降低大廈工作人員勞動強度,，節約人力資源。

21. 老化評測機制

在系統中對線路設定老化參考值,，根據年限長短和線路材質設定線路負載,，在大廈并未實際增加用電設備，卻已經達到系統設定負載值時,，產生報警并斷電保護,，減少火災隱患。

21. 消防檢測預警系統

市電斷電監測：系統支持對市電實時監測,，一旦發生市電斷電現場,，及時向監控中心發送預警信息。

21. 效益分析

就節能而言,，以每臺空調每小時用電1度,，每度1元，每年停機至少30天計算,，每臺每年節約用電1*24*30*1=720（元）,，同時帶來的其他效益如維修成本、人員成本,、管理成本等會更多,。

5.5 智慧用電安全監測管理服務云平臺

樂鳥智慧用電安全監測管理服務云平臺是針對各企、事業單位用電管理而設計的云應用軟件,。它的最大特點是具有較強的系統集成聯動功能,；一方面集成用電管理設備，對設備資產進行管理,，并可以實現與報警系統聯動控制,，進而有效提升各用電場所的規范用電、安全用電,。另一方面它可以通過對基礎數據分析,，自動調整各用電回路安全運行閾值。

全面的系統集成

系統平臺實現對終端用電的全面采集,，豐富的擴展接口對周邊子系統的無縫集成,，基于內部通訊與數據庫共享機制，實現用戶統一配置與管理,，并統一分配全局權限,，大大提高管理水平。

    高效的應用聯動

通過系統平臺聯動相關業務，根據報警屬性預設多種報警事件,，系統可針對事件設置不同的聯動方案,，可同時調用平臺的多數資源進行響應，提高了企業對安全隱患及現場問題的快速反應能力,。

靈活的模塊化設計

系統平臺基于SOA模式設計,，對系統功能體系進行模塊化組合，面向服務的開發方式,，使系統具備隨需應變的特性,。根據項目規模和應用場景，平臺可進行伸縮配置,，且平臺設計時考慮了各服務的擴展能力,，尤其是中心服務、設備接入等核心服務,，各分項服務可分別根據規模進行集群擴展,，對多種分級管理模式均可靈活支持。

 精細化的權限設定

系統平臺對用戶權限的設置按管理功能權限,、設備資源權限和中心管理權限進行劃分,，可設置用戶的管理權限等級，并將用戶操作權限細化到每臺設備的具體功能分項,，讓不同角色,、不同崗位的人員都能在限定職權范圍內使用同一套系統。

軟件平臺在共工作中具體體現功能：

1. 可遠程智能化管理,，設備自由分組,、權限分級管理，通過系統平臺,，實現工況運行顯示,，對運行負載實時可測、可監,、可控,、可視，遠程配置用電計劃,，用電曲線統計,，用電歷史查詢；
2. 布撤防聯動功能,，與報警主機相互通訊,，下班布防自動關閉8小時用電回路，撤防自動打開8小時用電回路,；平臺通過儀表直觀所視,，所需操作線路處于關閉或打開狀態,。

3.過載保護：根據計算結果進行設定的過載值，對每個回路所承載負荷限制進行計算,，當超出所允許負荷時,，啟動跳閘保護，平臺先預警提示,，再報警提示,；

4.漏電保護：根據運行環境配置漏電電流值，當檢測到漏電電流高于設置閥值時,，彈跳報警提示,，并啟動跳閘保護,；

5.打火保護：室外燈箱等長時間受環境影響,，老化破損容易產生打火，及時提醒,，預防隱患發生,；

6.定時策略功能：根據使用環境，對室外燈箱,、門楣,、自助大廳照明等設備實現定時策略控制；

7.線路老化評估機制（每回路負載限值設定,，根據電纜使用年限逐年遞減回路負載限值,，自動調節過載預警值，提示系統維修直至更新線路）,；

8.線路溫度監測：超負載運行中,，線路過載導致的過熱預判，提前進行預處理,，報警提示,；

9.入戶供電檢測：自動判斷斷電類型，當遭到破壞停電時,，啟動報警,；

10.完善的報警機制：當智能末端監測到各種不正常狀態時，啟動報警,，根據故障嚴重程度,，本地優先做出預判動作，例如觸電,、漏電,、過載、線路,、插頭打火等緊急情況

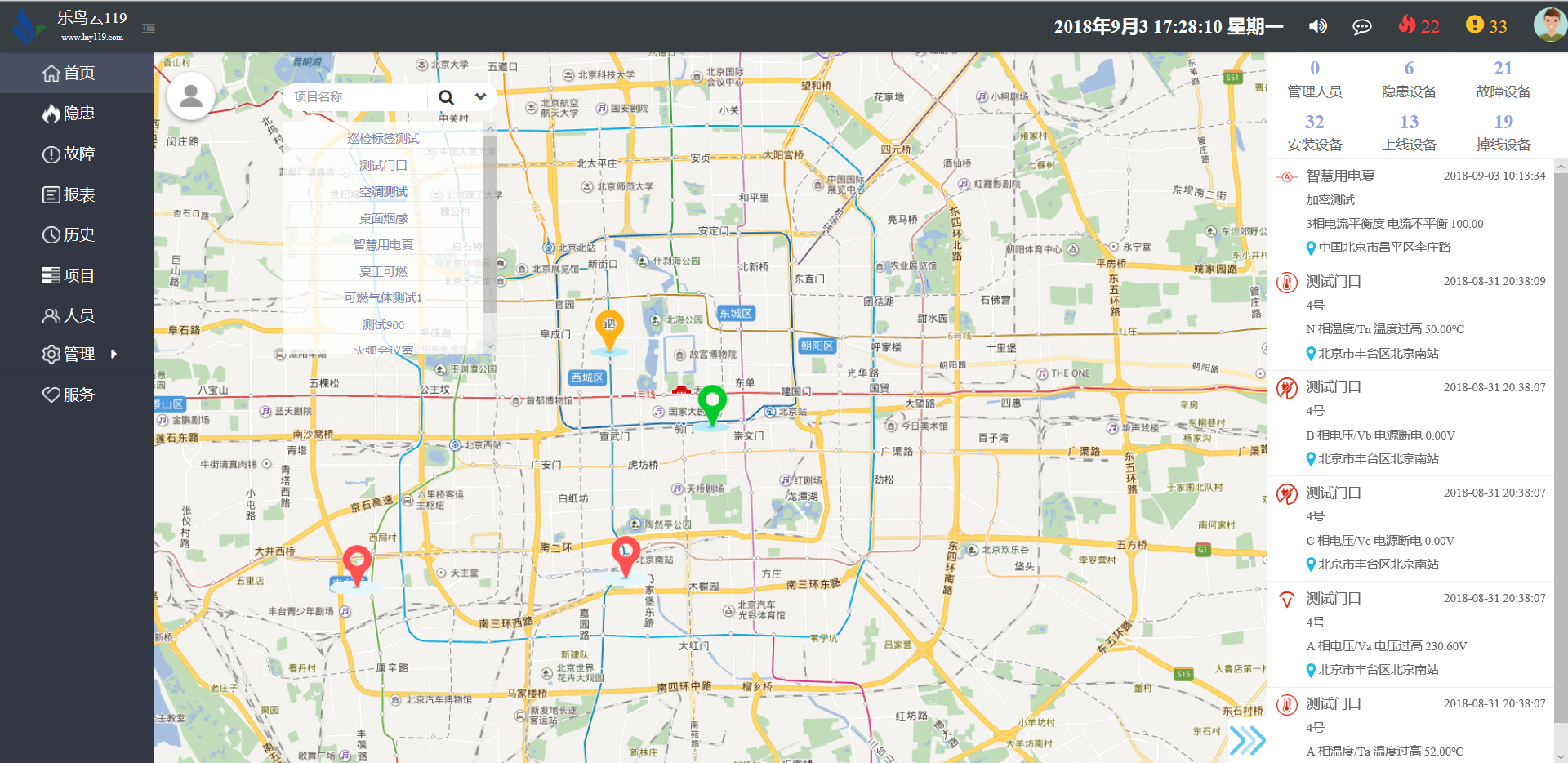

平臺監控界面

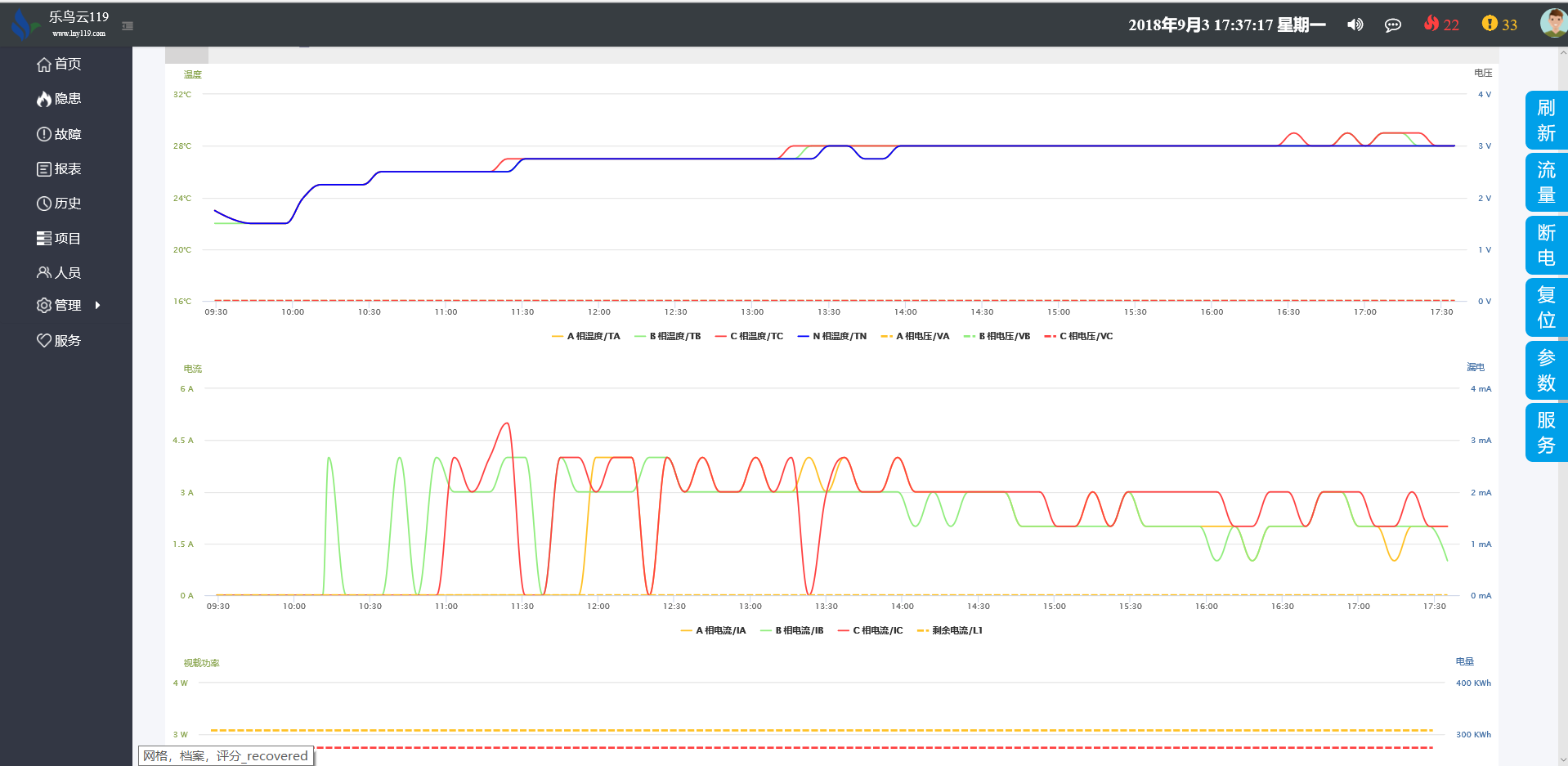

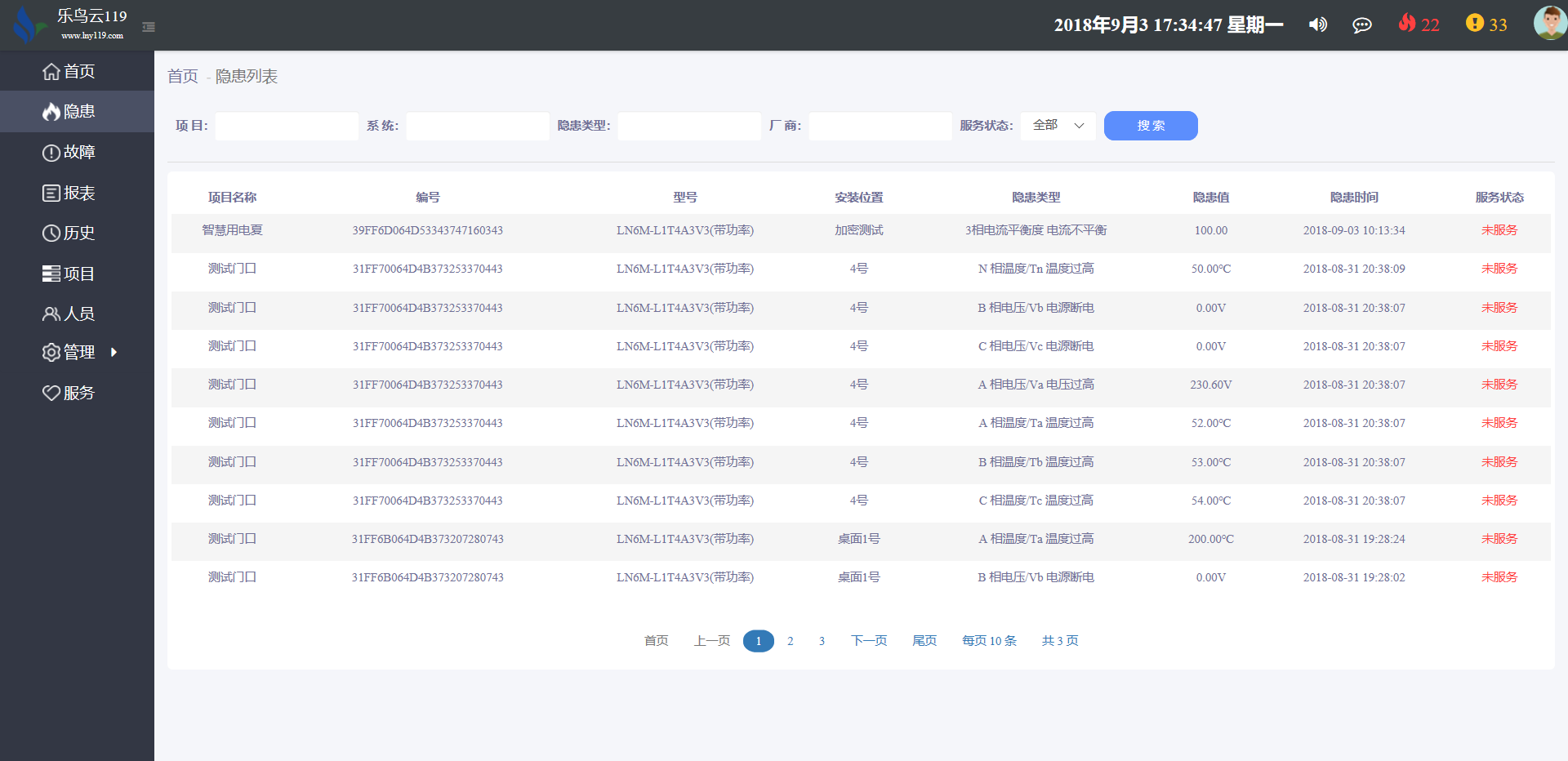

實時隱患界面

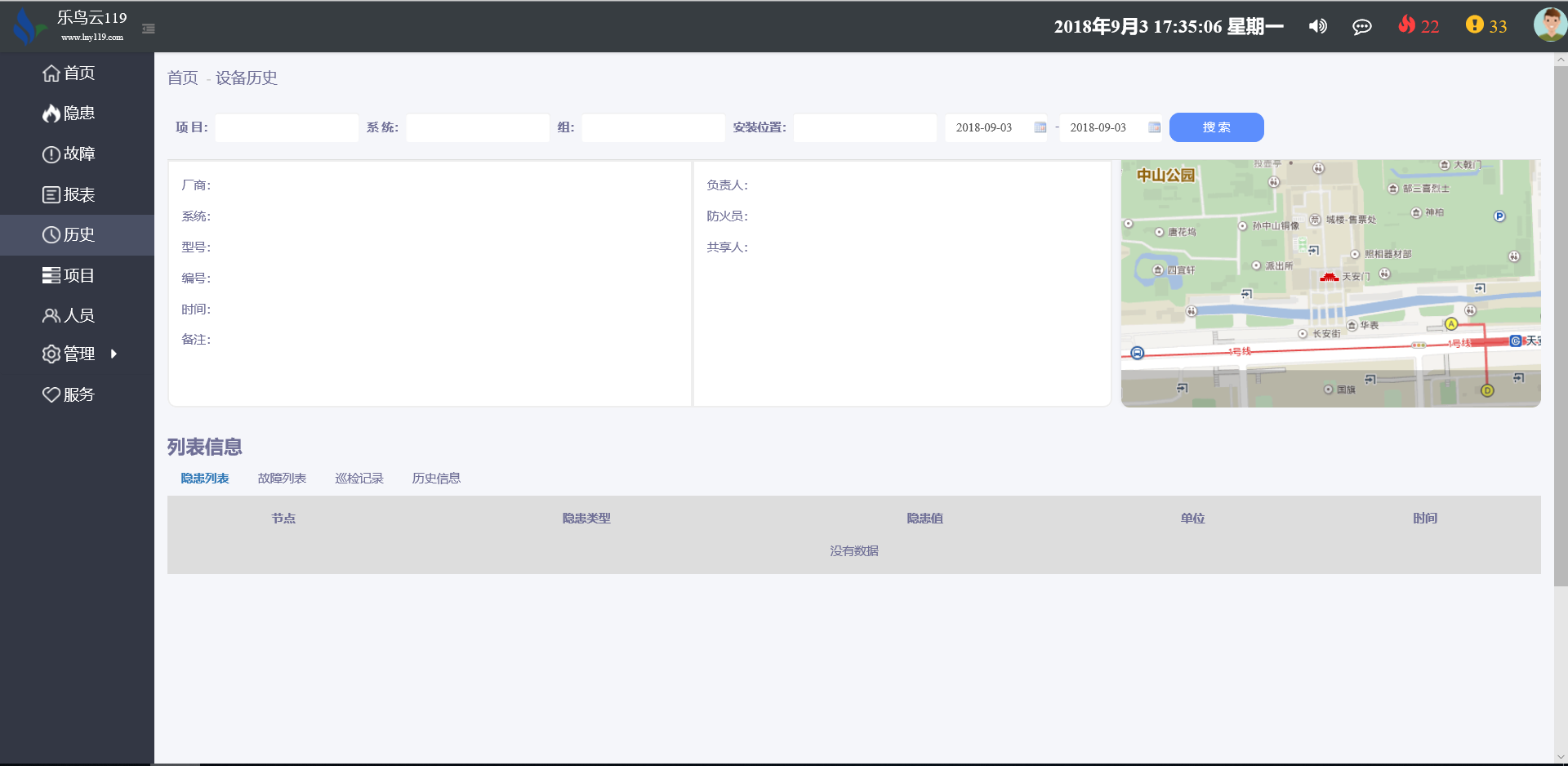

歷史隱患界面

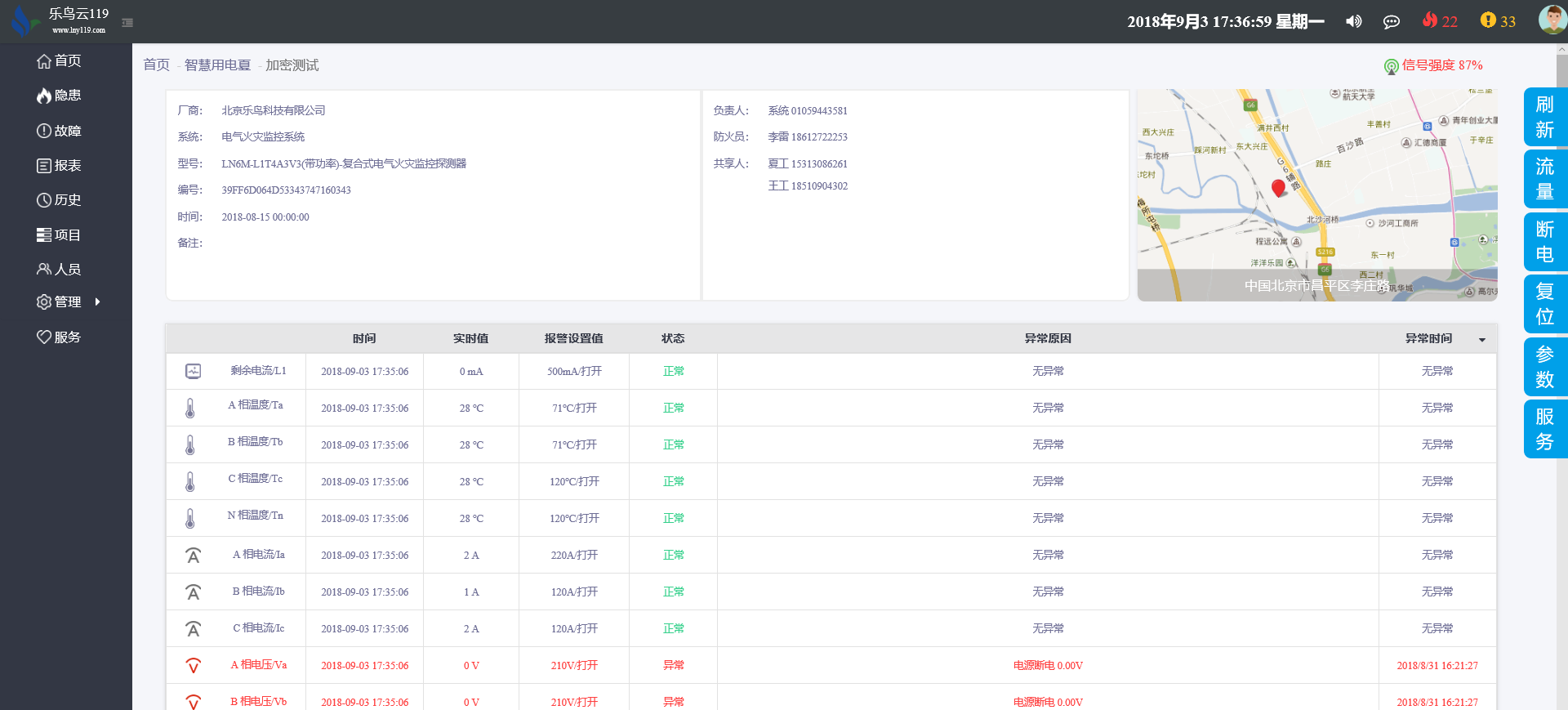

設備狀態設備歷史界面

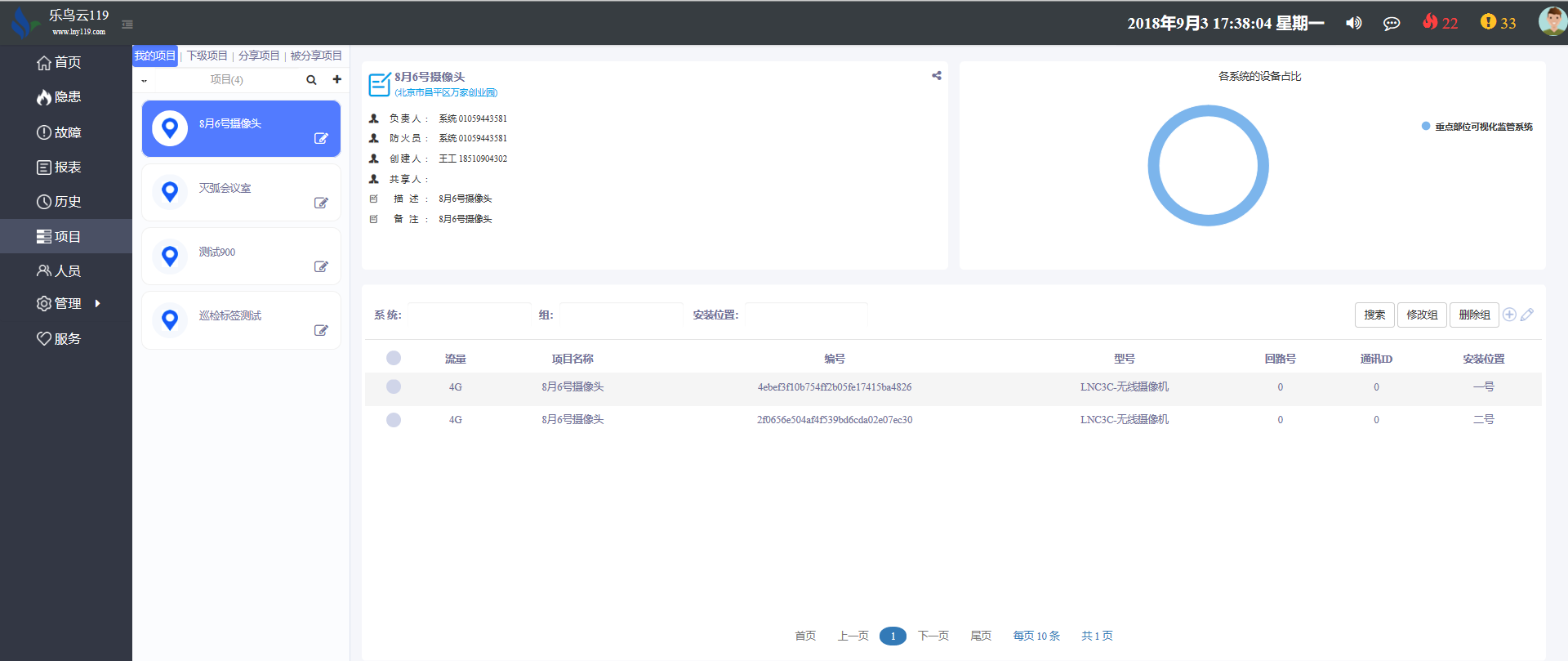

我的項目與設備

人員



管理

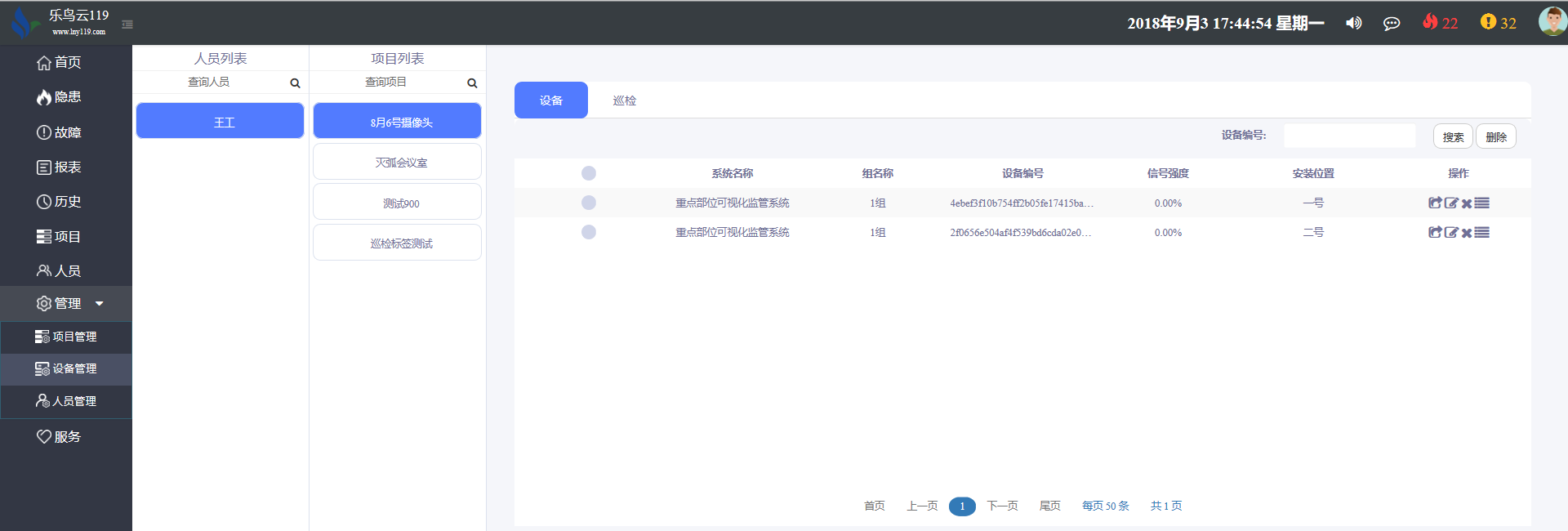

項目管理

設備管理

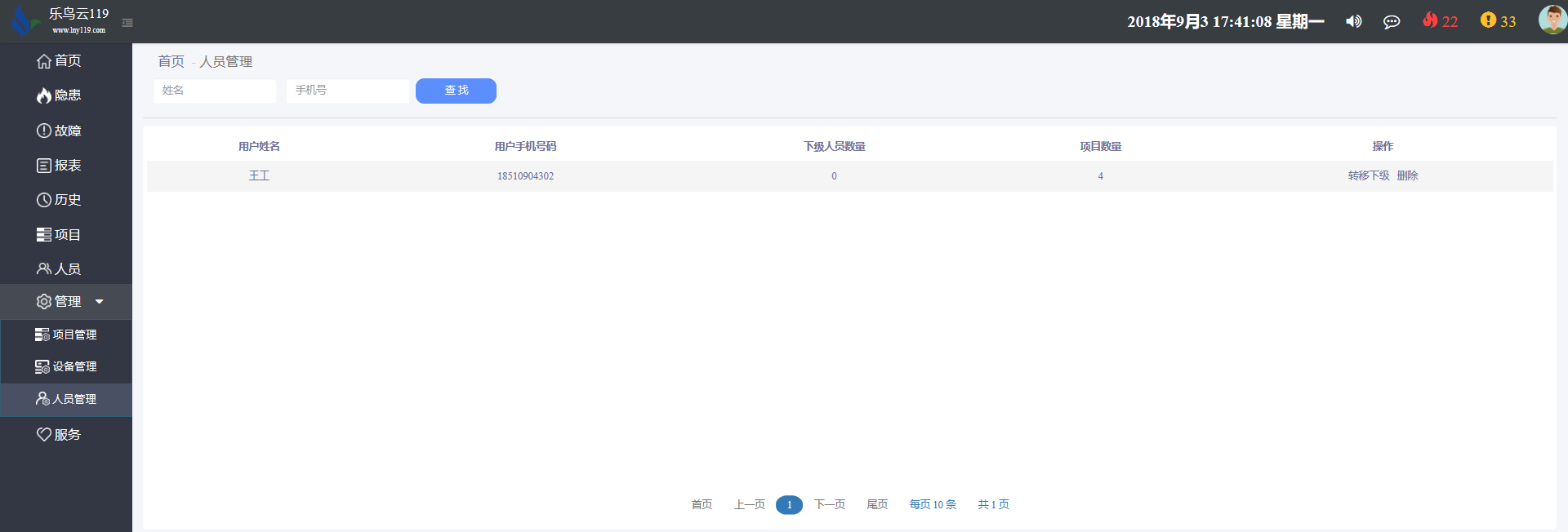

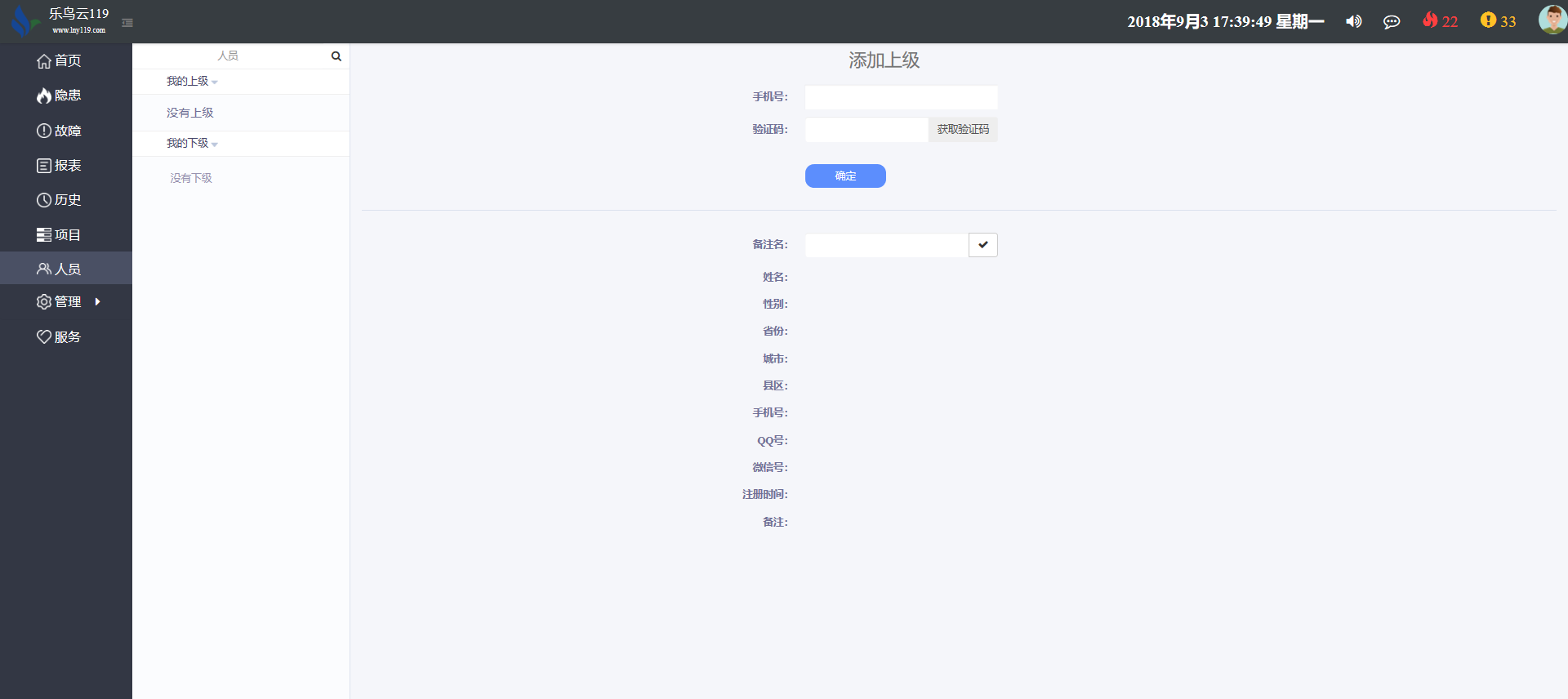

人員管理

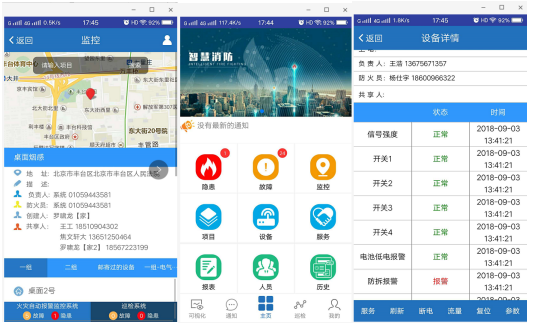

手機APP部分功能查看實時值,、界面,、



六、系統主要設備清單

主要設備清單：

No.	品名	型號	單 位	數量
1	電氣火災監控探測器	LN6M-L1T4A3V3	臺	28
2	剩余電流傳感器	LN6K-160	臺	28
3	開口式電流傳感器	LN6I-160	個	84
4	溫度傳感器	LN6T	個	112
5	電氣火災監控探測器	LN6M-L1T4A3V3	臺	68
6	剩余電流傳感器	LN6K-400	臺	68
7	開口式電流傳感器	LN6I-400	個	204
8	溫度傳感器	LN6T	個	272
8	電氣火災監控探測器	LN6M-L1T4A3V3	臺	3
10	剩余電流傳感器	LN6K-1000	臺	3
11	開口式電流傳感器	LN6I-1000	個	9
12	溫度傳感器	LN6T	個	12
13	點位服務費	LN6FM	年	99
14	安裝費			99
15	樂鳥	IOSAPP	套	1
16	樂鳥	安卓APP	套	1
17	樂鳥	監控軟件平臺	套	1

七,、施工方案

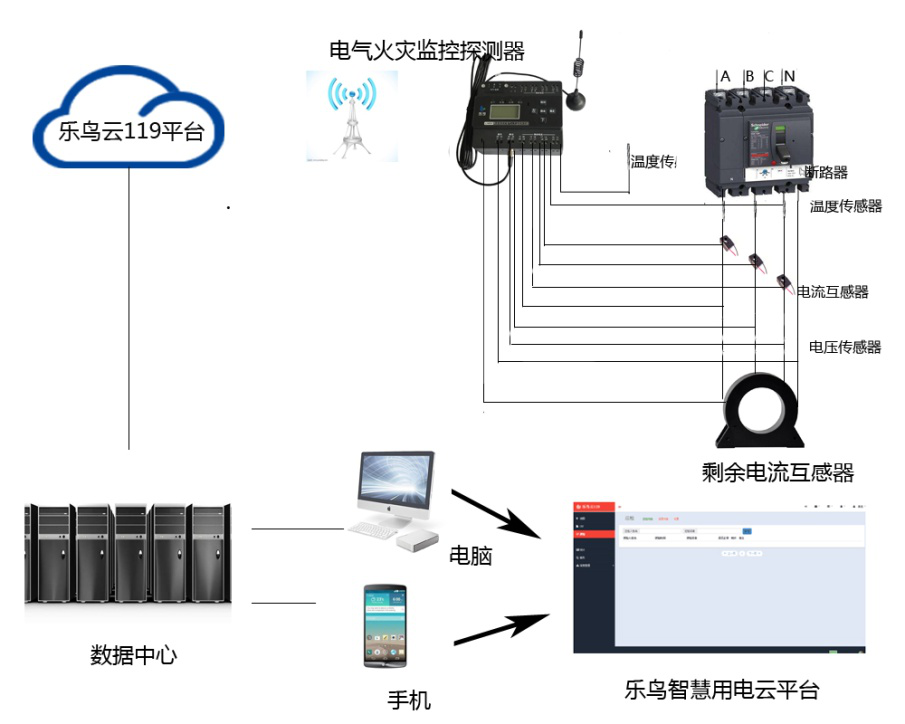

7.1 智慧用電安裝示意圖





比如160A需要安裝一套設備：1個 LN6M-L1T4A3V3,，1 個  LN6K-160A， 4個  LN6T,，3 個 LN6I-400,。

7.2設備安裝要求

1. 1. 安裝剩余電流傳感器時，配電箱,、柜內的相線和零線都需要斷電整理核實分組,。以防回路交叉，無法正常監視,需要ABCN 同一個方向穿過 LN6C剩余電流互感器,。
   2. 安裝剩余電流傳感器時,，需要斷電拆除相線和零線，原有配電箱,、柜內每路零線都安裝在專用的零排,，需要增加相應型號的零線引入互感器后重新安裝在專用的零排上。
   3. 每個配電柜需要停電大約2-4小時,，用于安裝互感器,，整理線路、配線工作,。具體停電時間待定,，雙方根據現場實際情況商定。
   4. 現有的配電柜內剩余空間狹小,，新增的探測器模塊安裝在配電柜內的側方,，采用螺絲和導軌安裝。探測器模塊需要220V電源,，需要在就地配電柜內取電,，為了安全起見及后期維護工作的開展，不影響客戶用電,，在探測器模塊供電線路上增加保護開關,。
   5. 本項目為地鐵施工場所，為了減少對施工的影響,，每日具體施工時間待定,，以項目方確定的時間為準。

7.3 施工工藝

明管敷設：本工程中的消防線路采用明敷PVC管,。 施工準備  → 確定盒,、箱及固定點位置  → 預制加工管、支架,、吊架 → 支架,、吊架固定→ 管線敷設及盒箱固定,。

明管敷設的基本要求為：配電室模塊箱到主機線采用雙絞屏蔽線，從線槽施工布線,。

由于電氣火災報警系統連接線為弱電線,，接頭處采用的雙色銅芯絕緣線作跨接線，但管路在穿過建筑沉降縫處或采用撓性電線管處,，布設一條單獨的保護地線以保證電氣連續性,。

管內穿線：

選擇導線——穿、帶鋼絲——放線及斷線——導線與帶線的綁扎——裝護口——穿線——導線接頭——接頭包扎——線路檢查,。

7.4 施工周期和安排

預計安裝開始到結束時間為：4個工作日（在現場提供良好的基礎上）其它不可抗拒的時間另算,。安排人員：3-5人，一個現場負責人,。

八,、安全文明施工措施

我司將嚴格遵守《建筑安裝工程安全生產管理?xiàng)l例》、《建筑工程施工安全技術規程》,、《建筑機械操作規程》等法律法規,、技術規程及我公司安全管理體系文件的相關要求，做好本工程施工生產過程中的各項安全生產保障工作,，使本工程的安全生產始終處于受控狀態，最終實現事先制定的安全生產管理目標,。

九,、工程竣工、驗收及交付以及質保,、售后服務

9.1,、交工資料由項目工程技術人員在施工過程中編制、收集,，由項目資料員積累,、保管、整理而成,；竣工后,，由項目部資料員整理裝訂成冊，必要時由專門的檔案管理員指導,、幫助項目部資料員整理,。

9.2、交工資料整理時做到分類科學,、規格統一,、便于查找、字跡清晰,、圖形規整,、尺寸齊全,、簽章完整、沒有漏項,，且不得使用鉛筆,、一般圓珠筆和易褪色的墨水填寫和繪制，便于工程歸檔,。

9.3,、項目驗收標準符合國家相關法律法規的要求，能通過消防局驗收,，以及甲方提出的合理而且可完成的要求,。

9.4、項目的交付使用,，施工方負責培訓和現場點位的交接,，把現場系統能夠順利的讓甲方人員正常操作使用。

9.5,、產品提供兩年的質量保證,，如果由于產品的原因在質保期內出現問題，我們將進行免費的更換,。24小時提供電話支持,，2個工作日內提供現場技術支持。
